制作RJ-45插头

  在众多的组网技术中，对小范围（不超过100米）内的组网来说，以集线器（Hub）为中心的对等式局域网无疑是最常见的。自己组网免不了要制作RJ-45头，网卡工作不稳定，速度慢，一般是所做的RJ-45头有问题，若双绞线接错容易产生CRC错误，容易掉网。现下让我们来看看RJ-45头是怎么做的，制作过程中要注意哪些细节。

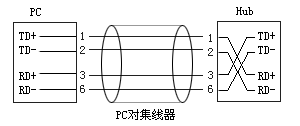

    RJ-45头的制作稍有复杂，但只要依照连线标准制作就不成问题。先看一下连线的原理。如图，其中TD代表传送，各有两条线（TD+及TD-）；而RD代表接收，也有两条线（RD+及RD-）。

     对于同一条线来说，必须一端是传送端，另一端是接收端，要注意的是Hub内部传送、接收端与网卡的不一样。

     我们详细介绍一下网卡与集线器之间连线的制作方法。集线器端跟集线器端之间的连线略有不同，只需在线上加以对调，对照图二，保证一端传送，一端接收即可，不作详细介绍。

     先用双绞线剥线器（用什么剪无所谓）将双绞线的外皮除去3厘米左右，剥线完成后的双绞线电缆如图三。

    接下来进行对线。对线的标准有两个：EIA／TIA 568A和EIA／TIA T568B标准（如图四）。二者没有本质的区别，只是在颜色上的区别，即用的线不同。本质的问题是要保证：1、2线对是一个绕对；3、6线对是一个绕对；4、5线对是一个绕对；7、8线对是一个绕对。不可在电缆一端使用T568A标准，另一端使用T568B标准。目前使用比较多的是T568B标准接线方法，那我们就遵循EIA／TIA 568B的标准来制作接头。根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕）。需要特别注意的是，绿色条线必须跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

    对好线后，把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头，照图五所示的位置摆放，将双绞线的每一根线依序放入RJ45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。

     确定双绞线的每根线已经放置正确之后，就可以用RJ45压线钳压接RJ45接头，做好的RJ45头如图六所示：

     因为网卡与集线器之间是直接对接，所以另一端RJ45接头的引脚接法完全一样。完成后的连接线两端的RJ45接头要完全一致。

     最后用测试仪测试一下。这样RJ-45头就制作完成了。

,
