在ISA Server 2004中发布VPN服务器

介绍

ISA Server 2004使用服务器发布策略来为外部客户提供内部网络资源的访问，而不必考虑降低内部网络的安全。ISA Server 2004的服务器发布规则具有新的特性，允许你发布内部网络的VPN服务器。内部网络的VPN服务器可以作为VPN连接的端点。VPN连接可以使用PPTP协议、L2TP协议和使用穿越NAT（NAT-T）的L2TP over IPSec。

概要

ISA Server可以作为VPN服务器使用，但是你可能会遇到需要发布内部网络中的其他VPN服务器的情况。例如，已经有了正在工作的VPN服务器或者你想安全发布它，或者只想让ISA
Server作为专用的网络防火墙。

在这篇文章中提供了发布VPN服务器的解决方案：
•发布使用PPTP协议的VPN服务器；

•发布使用NAT-T的L2TP over IPSec协议的VPN服务器；这节需要运行在Microsoft
Windows Server 2003上的VPN服务器；

•发布使用没有无IPSec的L2TP协议的VPN服务器；

网络拓朴

为了发布VPN服务器，你至少需要：
•ISA Server计算机一台。至少需要两个网络适配器，一个连接外部网络（Internet），一个连接内部网络；
•外部网络适配器必须有静态IP地址，并且持续连接到Internet。
•内部网络中的VPN服务器。这台电脑至少有一个网络适配器，连接到内部网络。除了通过ISA Server外，这个VPN服务器没有其他通往Internet的路由。
•为了实行L2TP over IPSec VPN连接，需要先在VPN服务器上安装数字证书。证书授权（CA）必须被使用L2TP over IPSec连接的所有客户端所信任。关于数字证书更多的信息，请参见"Digital Certificates for ISA Server2004"http://go.microsoft.com/fwlink/?LinkID=28084。

发布VPN服务器

这节引导你通过必须的步骤来使用ISA Server 2004发布VPN服务器。

过程一：配置VPN服务器

在发布VPN服务器之前，你必须陪同VPN服务器。这些步骤在VPN服务器上执行：
1.安装和配置VPN服务器，更多的关于安装和配置VPN服务器的信息，请参见微软知识库文章KB323441，"HOW TO: Install and Configure a Virtual Private Network Server in Windows Server2003" (http://go.microsoft.com/fwlink/?LinkID=28085)；
2.在VPN服务器上，设置连接内部网络的网络适配器的默认网关为ISA Server计算机。

在配置好VPN服务器之后，执行下面之一的发布过程，依赖于你的VPN服务器连接类型：
•过程2A：发布基于PPTP的VPN
•过程2B：发布基于使用NAT-T的L2TP/IPSec的VPN
•过程2C：发布一个L2TP服务器

过程2A：发布基于PPTP的VPN

为了发布VPN服务器，你必须建立一个服务器发布规则。执行以下步骤来建立：
1.在ISA Server 2004管理控制台，点击防火墙策略；
2.在任务面板，点击任务标签，选择建立新的服务器发布规则开始新的服务发布规则向导；
3.在欢迎页，为新的规则输入一个名字，例如 Publish VPN server in Internal network using PPTP，然后点击下一步；
4.在选择服务器页，输入你想发布的服务器的IP地址，然后点击下一步；

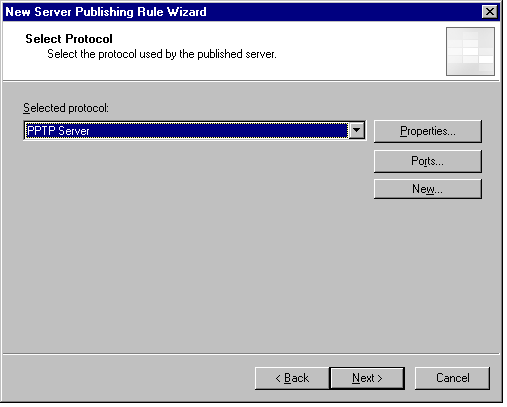

5.在选择协议页，选择PPTP Server，然后点击下一步；

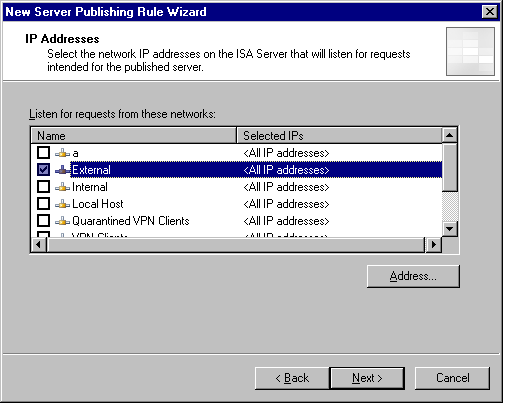

6.在IP地址页，选择你想侦听访问请求的网络，在此选择External，点击下一步；

注意：默认ISA Server会在所有的外部IP地址上侦听VPN连接。如果ISA Server计算机的外部接口有多个IP地址，并且你希望控制侦听的IP地址，那么点击地址按钮来打开外部网络侦听IP选择对话框，在此你可以选择侦听的IP地址。

7.在向导完成页上检查设置，然后点击完成；
8.在防火墙策略面板，点击应用以保存修改和更新防火墙策略；

过程2B：发布基于使用NAT-T的L2TP/IPSec的VPN

ISA Server会对所有进入的数据包执行NAT，所以在你使用L2TP的时候必须使用NAT-T。所有L2TP
over IPSec客户必须安装了NAT-T补丁，更多的信息，请参见微软知识库文章KB818043，"L2TP/IPSec NAT-T Update for WindowsXP and Windows2000" (http://go.microsoft.com/fwlink/?LinkId=28084)。并且，VPN服务器必须运行在Windows Server 2003之上。

L2TP over IPSec需要两条策略，一条用于发布IKE（Internet Key Exchange）协商，另一条用于发布NAT-T。

记住，在发布之前，请先配置好你的VPN服务器。

建立发布IKE协商的规则

为了发布IKE协议，执行以下步骤：
1.在ISA Server 2004控制台，点击防火墙策略；
2.在任务面板，点击任务标签，然后选择建立新的服务器发布规则来开始新建服务器发布规则向导；
3.在欢迎页，为发布规则输入名字，例如Publish IKE for L2TP/IPSec，然后点击下一步；
4.在选择服务器页，输入发布的服务器的IP地址，然后点击下一步；
5.在选择协议页，选择IKE Server，然后点击下一步；

6.在IP地址页，选择你想侦听请求的网络，在此我们选择外部网络，点击下一步；
7.在完成向导页上检查设置，然后点击完成；
8.在防火墙细节面板，点击应用来保存修改和更新防火墙策略；

建立发布NAT-T的规则

执行以下步骤：
1.在ISA Server 2004控制台，点击防火墙策略；
2.在任务面板，点击任务标签，然后选择建立新的服务器发布规则来开始新建服务器发布规则向导；
3.在欢迎页，为发布规则输入名字，例如NAT-T VPN Publishing for
L2TP/IPSec，然后点击下一步；
4.在选择服务器页，输入发布的服务器的IP地址，然后点击下一步；
5.在选择协议页，选择IPSec NAT-T Server，然后点击下一步；
6.在IP地址页，选择你想侦听请求的网络，在此我们选择外部网络，点击下一步；
7.在完成向导页上检查设置，然后点击完成；
8.在防火墙细节面板，点击应用来保存修改和更新防火墙策略；

过程2C：发布一个L2TP服务器

当使用无IPSec的L2TP时，不需要穿越NAT，因为没有使用IPSec。L2TP不提供数据加密，所以数据在穿越VPN的时候没有加密。ISA
Server 2004同样需要为出站的L2TP连接建立一个访问规则。

在过程一中已经完成的配置VPN服务器中，你必须禁止自动L2TP over IPSec策略，如何禁止可以参见微软知识库文章KB310109，"HOW TO: Disable the Automatic L2TP/IPSec Policy" (http://go.microsoft.com/fwlink/?LinkId=28086)，需要你在VPN服务器和客户机上添加一个注册表键。

建立服务器发布规则

执行以下步骤
1.在ISA Server 2004控制台，点击防火墙策略；
2.在任务面板，点击任务标签，然后选择建立新的服务器发布规则来开始新建服务器发布规则向导；
3.在欢迎页，为发布规则输入名字，例如L2TP VPN Publishing without
IPSec，然后点击下一步；
4.在选择服务器页，输入发布的服务器的IP地址，然后点击下一步；
5.在选择协议页，选择L2TP Server，然后点击下一步；

6.在IP地址页，选择你想侦听请求的网络，在此我们选择外部网络，点击下一步；
7.在完成向导页上检查设置，然后点击完成；

建立访问规则

执行以下步骤：
1.在ISA Server 2004控制台，点击防火墙策略；
2.在任务面板，点击任务标签，然后选择建立新的访问规则来开始新建服务器发布规则向导；
3.在欢迎页，为访问规则输入名字，例如Allow L2TP from L2TP VPN Server，然后点击下一步；
4.在规则动作页，选择允许，然后点击下一步；

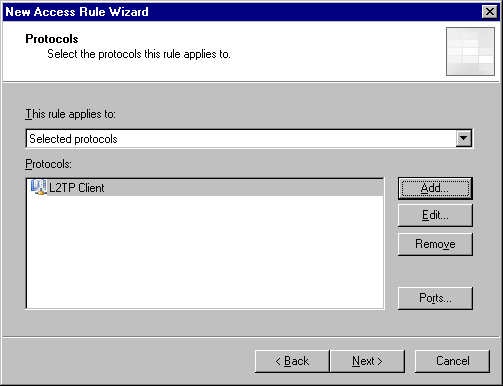

5.在协议页，选择选择的协议；然后点击添加按钮来打开添加协议对话框；

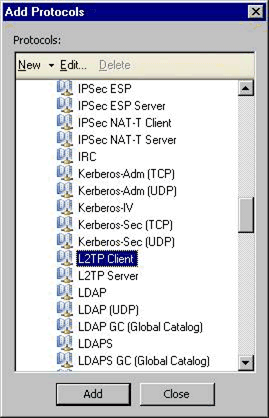

6.在添加协议对话框，展开所有协议，选择 L2TP Client，然后点击添加，然后点击关闭；

7.在协议页，点击下一步；

8.在源网络页，点击添加按钮来打开添加网络实体对话框；
9.在添加网络实体对话框，点击新建，然后点击计算机；

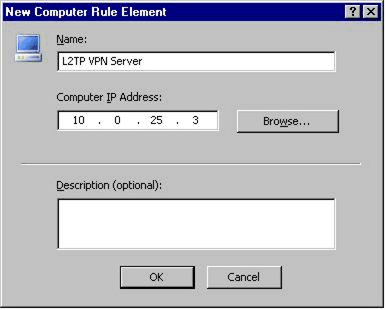

10.在新建计算机规则元素对话框，输入新计算机的名字，例如L2TP VPN
Server和IP地址，然后点击确定；

11.在添加网络实体对话框，展开计算机，然后选择L2TP VPN Server，点击添加，然后点击关闭，在源网络页，点击下一步；
12.在目的网络页，点击添加打开添加网络实体对话框，然后展开网络选择外部网络，点击添加，然后点击关闭；点击下一步；
13.在用户集页，保留默认的所有用户，然后点击下一步；
14.在完成向导页检查设置，然后点击完成；
15.在防火墙面板，点击应用来保存修改和更新防火墙策略。
