Exchange 服务器中的配置RPC OVER HTTP全过程

出处：乐知论坛作者：yyppcc 时间：2005-11-9 14:31:00

使用过EXCHANGE服务器的人都会知道，采用OUTLOOK客户端连接到Exchange服务器（MAPI方式），会有很多除邮件以外的功能，比如说日历，公共文件夹等，现在由于多数公司的结构都是总部和分支机构为不在同一个LAN内，这就导致了远程用户不能访问邮件服务器服务器，您也许会说，我可以把EXCHANGE的POP3以及HTTP方式启用，远程用户用户就可以使用这两种方式进行信箱的登录了，但是，尽管如此，这基本上只能具有邮件邮件的功能，您又会说，我用HTTP的的OWA方式访问EXCHANGE服务器，基本上和本地本地LAN内的OUTLOOK有相同的功能，那我可以负责任的告诉你，你看到的仅仅是表象表象，OWA方式访问EXCHANGE，和使用OUTLOOK直接（MAPI）连接服务器仍然有很大的差别，这也就是为什么MS会提供RPC OVER HTTP方案的最根本原因。

目前，为了能够使远程用户采用OUTLOOK的MAPI方式直接连接到EXCHANGE上进行办公办公，现在的解决方案只有两个，第1个就是采用VPN的方式，这里不再介绍。

第二种就是MS在WINDOWS 2003以及EXCHANGE2003中提供的新功能RPC OVER HTTP。

我在写这个文章的时候，对于MS提供的RPC OVER HTTP部署实施的文档，已经研究了N次次，然而也没有一次成功过的，现在再回头看一下，还是觉得MS目前目前提供的RPC-HTTP参考文档并不完善，里面很多地方都漏掉了，这就导致了很多人按照MS的指导操作仍然无法顺利完成。

下面我就详细介绍我的实验以及实际生产环境。

我以实验环境为例子来介绍如何操作的（都是采用MS的virtual server 2005来建立的，这个软件非常棒，有兴趣的人可以用这个软件来建立自己的实验环境）。

我的实验环境是DC 1台，Exchange 3台，其中2台做了群集，做邮件系统的后端，另外1台EXCHANGE 做前端。

我们先介绍一下这个实验环境的网络参数

DC（Windows server 2003 enterprise edition）

Ip addr:172.16.0.1 FQDN:dc.test.com

包含以下服务：域控制器, dns server, wins server;

EXCH1（Windows server 2003 enterprise edition）

Ip addr:172.16.0.2 FQDN:exch1.test.com

包含以下服务：Exchange Server 2003 enterprise Edition,群集节点1，exchange群集名称mailsrv,exchange群集IP地址：172.16.0.4;

EXCH2（Windows server 2003 enterprise edition）

Ip addr:172.16.0.3 FQDN:exch2.test.com

包含以下服务：Exchange Server 2003 enterprise Edition,群集节点2，exchange群集名称mailsrv,exchange群集IP地址：172.16.0.4;

EXCH3（Windows server 2003 enterprise edition）

Ip addr:172.16.0.5 FQDN:exch3.test.com

包含以下服务：Exchange Server 2003 enterprise Edition,群集节点2，exchange群集名称EXCH2003;

以上服务器中，DC这个服务器担任的角色有DC和GC（全局编录），EXCH1和EXCH2两台服务器做群集成mailsrv.test.com为exchange的后端，EXCH3为这个exchange组织的前端。

服务器都准备好了，那么我们如果要实现整个RPC OVER HTTP，需要的其它条件如下：

服务器端：

Windows Server 2003 + Exchange Server 2003
推荐安装Exchange SP1,GC需要运行于Windows Server 2003之上。

客户机端:

Windows XP SP1 (需要补丁包 Q331320) + Outlook 2003 SP1或者
Windows XP SP2 + Outlook 2003 SP1或者
Windows 2003 SP1+ Outlook 2003 SP1（其实客户机如果是Windows2003,不安装SP1也可以，推荐安装）

下面我们看一下，对于Exchange服务器，需要做哪些配置。

一、证书服务

首先，我们需要在整个域中创建一个证书服务器，这里我们选择了Windws 2003中的证书颁发机构工具安装自己的证书颁发机构。

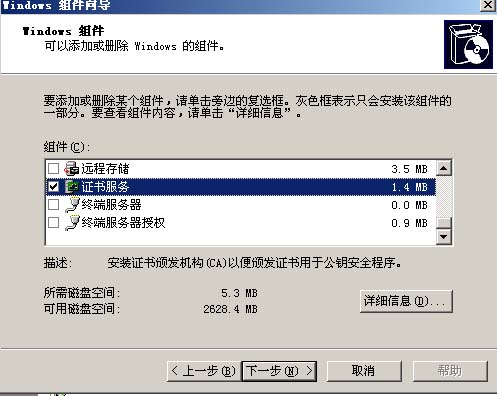

要在Windows 2003域中安装证书服务器，可以通过下面的步骤进行安装
控制面板=>添加/删除程序=>添加/删除Windows组件 =>证书服务

安装时，选择“企业根”。

我们这里首先介绍前后端结构中的实现。

二、Exchange前后端结构中RPC-HTTP的实现

一般来说，Exchange前后端架构中，总是以Exchange前端服务器作为RPC Proxy，后端服务器作为RPC Server。客户端通过前端进行连接。因此我们只需要在前端服务器上安装RPC Proxy，颁发证书，配置IIS中的RPC虚拟目录等，之后在安装了Exchange 2003 SP1后，可以配置RPC-HTTP的拓扑结构。

1、配置RPC-HTTP拓扑

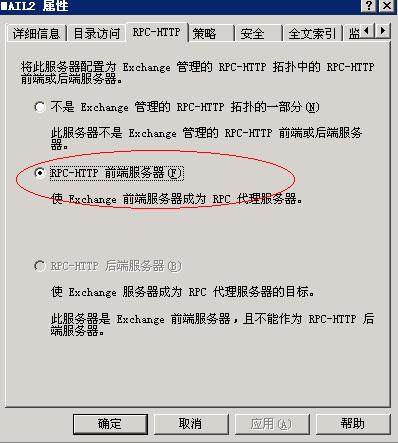

下面我们来看如何操作，首先，由于安装了Exchange 2003 SP1,再打开Exchange管理器（ESM）后会看到如下界面，将前端调整为RPC-HTTP拓扑结构中的前端，将后端调整为RPC-HTTP拓扑结构中的后端即可。

同样，将后端服务器的RPC-HTTP属性调整为RPC-HTTP后端服务器即可。

做完以上步骤后，需要手工的设置其它项目。

2、安装RpcProxy

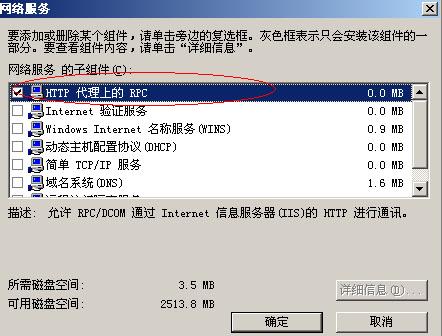

对于前后端服务器的环境，需要在前端服务器上安装RPCProxy组件，这个组件可以通过
控制面板=>添加删除程序=>添加/删除WINDOWS组件=>网络服务=>HTTP代理上的RPC

3. EXCHANGE的虚拟站点申请证书

在前端Exchange服务器exch3上，打开IIS服务管理器，浏览到默认站点，打开默认站点的属性页面，切换到“目录安全性”，点击”服务器证书”，打开证书向导。
     在证书向导中，选择“申请一个新证书”=>立即发送请求到一个在线的证书服务器=>填入相关信息=>完成向导。
     请注意，在填写“公用名”字段或“颁发给”字段时，务必使用这台服务器在Internet上的FQDN名称，即这个名称要与Internet上可用的RPC代理服务器的URL相同。这个将被Outlook客户端使用，以验证服务器的身份。如果出现证书与客户端尝试连接的名称不匹配的情况，连接将被断开而没有任何通知。也就是说，如果我的前端exchange服务器在Internet上的名称为mail.test.com，那么exch3申请的证书也需要是这个全称。

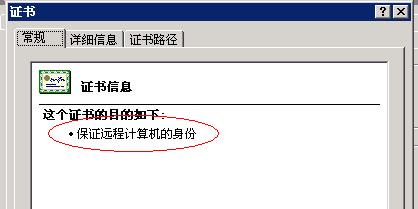

     证书申请成功并安装后，可以点击查看证书，以查看证书。我们需要确保其中“证书目的”栏目中，有且仅有“确保远程计算机的身份”。

4、调整RPC虚拟目录的身份验证方式

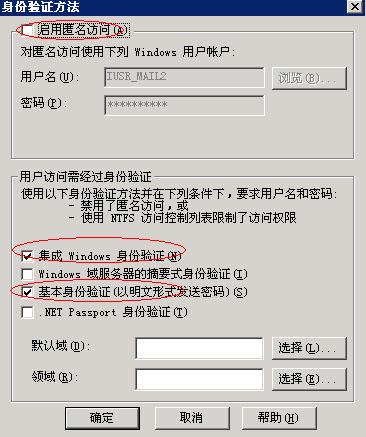

在Exchange服务器上，打开IIS服务管理器，浏览到默认站点=>RPC，打开RPC的属性页面，切换到目录安全性，点击“身份验证和访问控制”中的编辑，打开“身份验证方法 ”对话框。

在身份验证方法对话框中，去掉“启用匿名访问”选项的勾，选择”集成Windows身份验证”和”基本身份验证”选项。关闭所有对话框。

5.检查Exchange服务的配置

默认情况下，下面的注册表项目都是正确的，为了保证能够顺利的实施RPC-HTTP方案，请再次检查以下相关信息是否正确。

在Exchange服务器上，打开注册表编辑器，检查下面的键值：
HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\MSExchangeIS\ParametersSystem
Value name: Rpc/HTTP Port
Value type: REG_DWORD
Value data: 0x1771 (Decimal 6001)

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\MSExchangeSA\Parameters
Value name: HTTP Port
Value type: REG_DWORD
Value data: 0x1772 (Decimal 6002)

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\MSExchangeSA\Parameters
Value name: Rpc/HTTP NSPI Port
Value type: REG_DWORD
Value data: 0x1774 (Decimal 6004)

以上操作都是在Exchange的前端服务器上进行的，下面需要修改其它设置。

6、配置GC

编辑注册表：

在Exchange组织所在的所有GC服务器，上，打开注册表编辑器，浏览到
HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\NTDS\Parameters
在右边添加下面的数据：
键值: NSPI interface protocol sequences
键值类型: 多字符串值
键值数据: ncacn_http:6004

在我提供的例子中，唯一的DC就是GC，因而该操作是DC

7 Exchange前端服务器中修改RpcProxy配置

打开注册表编辑器，浏览到
HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Rpc\RpcProxy
在右边双击ValidPorts，进入编辑状态，然后将值修改为：
ServerNETBIOSName:6001-6002;ServerFQDN:6001-6002;ServerNetBIOSName:6004;ServerFQDN:6004;GCNETBIOSName:6004;GCFQDN:6004

利用Exchange服务器的机器名替换其中的ServerNETBIOSName

利用Exchange服务器的完全合格域名（FQDN）替换其中的ServerFQDN

利用GC服务器的机器名替换其中的GCNETBIOSName

利用GC服务器的完全合格域名替换其中的GCFQDN

注意：如果组织中有多台GC，需要都添加到数据中；如果是群集环境，需要将EXCHANGE群集的NETBIOS和FQDN以及各个节点的NETBIOS和FQDN都添加进去。
在我的实验环境中，有一个DC，netbios为dc,FQDN为dc.test.com，Exchange后端为一个群集，其netbios为mailsrv,FQDN为mailsrv.test.com;节点1的netbios名字exch1,FQDN为exch1.test.com;节点2的netbios名字为exch2,FQDN为exch2.test.com
那么对于我的实验环境，这个值应该设置为：
mailsrv:6001-6002; mailsrv.test.com:6001-6002; mailsrv:6004; mailsrv.test.com:6004; exch1:6001-6002; exch1.test.com:6001-6002; exch1:6004; exch1.test.com:6004; exch2:6001-6002; exch2.test.com:6001-6002; exch2:6004; exch2.test.com:6004; dc:6004; dc.test.com:6004;

设置完成后，重新启动Exchange服务器上的IIS Admin Service及相关服务。

至此，前后端结构且后端实施了群集技术的RPC OVER HTTP配置在服务器端就顺利完成了，假如您只有单台Exchange Server，不具有前后端结构，那么您需要的操作也很简单，在以上1-7的步骤中，只需要将第1步中选择这是RPC-HTTP后端拓扑的一部分，2-7步是完全相同的即可。

下面来介绍一下客户端的配置。

三、OUTLOOK 2003配置RPC OVER HTTP的实现

由于是通过HTTP代理RPC请求，所以需要客户端信任HTTP服务器，也就是RPC OVER HTTP的前端服务器。

那么我们至少需要两个证书。

第1个是根CA的证书，第2个是RPC-HTTP前端WEB服务器的证书。

1. 证书的安装

我们来看一下如何将这两个证书进行导入。

1. 在安装有证书服务的服务器上，系统路径下会产生一个后缀名为CRT的文件，这个文件包含了这个证书颁发机构的信息。我们需要将这个文件复制到客户端上。

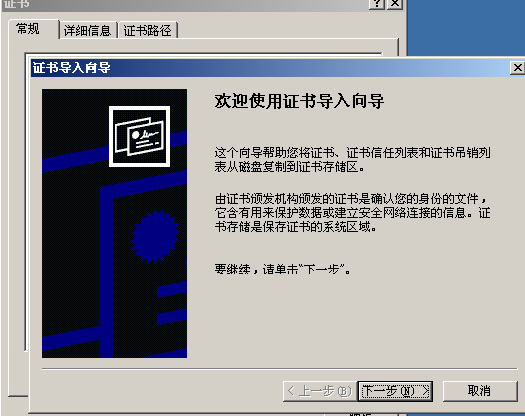

2. 在客户端，双击这个CRT文件，然后点击Install Certificate，将打开证书导入向导。

然后下一步

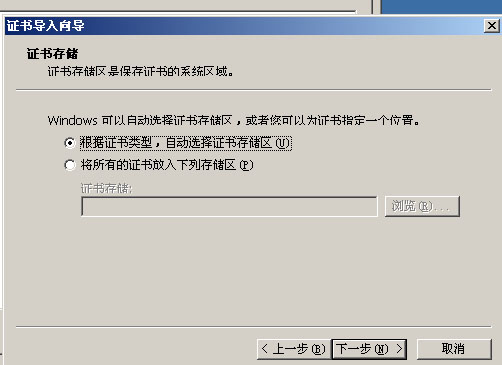

选择“根据证书类型，自动选择证书存储区”，继续下一步。完成后，对于安全警告，选择接受：

1. 这样我们就在客户端导入了CA的根证书

2. 接下来需要导入Exchange服务器证书，也就是在服务器配置中，通过IIS界面为默认站点颁发的证书，方法是：
打开IE浏览器，输入:https:// mail.test.com/exchange
这时IE会弹出提示对话框，要用户对证书进行确认。在上面点击“查看证书”，然后点击“安装证书”，按照向导提示，接受默认设置导入证书。

3. 关闭所有IE窗口后，重新使用IE打开https://mail.test.com/Exchange 连接到服务器，如果不再弹出关于服务器证书的警告信息，就说明已经成功导入，客户端开始信任该服务器提供的证书。

4. 另外的验证方式是打开IE浏览器----》工具---》Internet选项---》内容----》证书，查看“其他人”和“受信任的根证书颁发机构”如果出现上面的两个证书，查看这两个证书如果没有警告信息或红*，则说明导入成功。

注：如果发现安装的Exchange前端服务器证书无法在客户端生效，那么您可以通过在与证书服务器在相同LAN的的一个主机通过http://my certification server/certsrv进行用户证书的申请，并将该用户证书复制到该计算机进行安装，即可解决此类信任问题。在我的实验环境中，由于在DC上安装了证书服务，因而访问地址为http://dc.test.com/certsrv进申请。

2 .Outlook配置文件

1. 在Outlook客户端，打开控制面板=>邮件

2. 点击---显示配置文件

3. 点击---添加，为新的配置文件设置一个名称，点击OK

4. 在向导中，选择”添加新邮件帐户”=>Microsoft Exchange Server

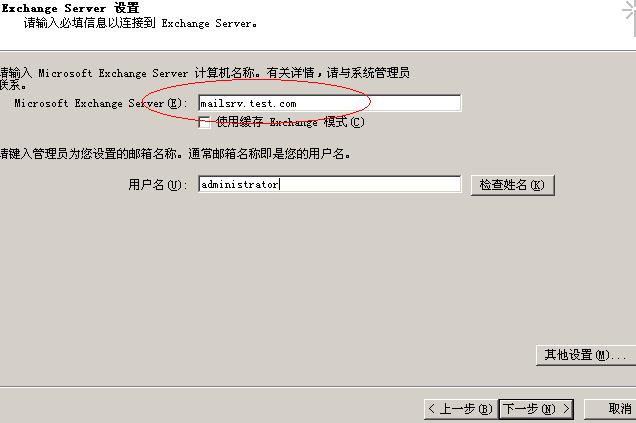

输入服务器名称（注意，此处是后端服务器的名称，在我的实验环境中，应该输入mailsrv.test.com）和用户名称，取消”使用缓存Exchange模式”选项，然后点击右下角的”其它设置”，如果出现不能解析名称错误，点击“取消”忽略。（此解析过程时间可能会很长）

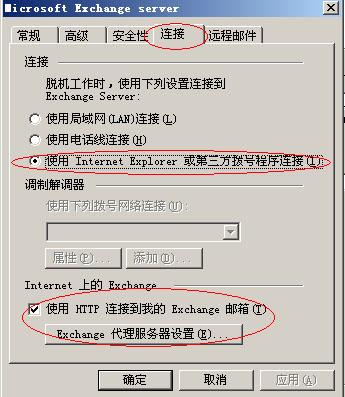

1. 在Microsoft Exchange Server对话框中，切换到“连接”选项卡

2. 选择“使用Internet Explorer或第三方拨好程序连接”，同时勾选“使用HTTP连接到我的Exchange邮箱”，之后点“Exchange代理服务器设置”。

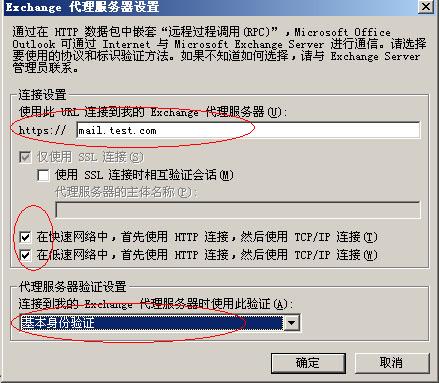

1. 在该界面的Exchange代理服务器https://中输入“mail.test.com”(此处为RPC代理服务器，在我的实验环境中为前端mail.test.com),同时对“在快速网络中，首先使用HTTP连接，然后使用TPC/IP连接”和“在低速网络中，首先使用HTTP连接，然后使用TPC/IP连接”进行勾选，在“代理服务器验证设置”中，选择“基本身份验证”，确定后退出。

确定后，即可完成OUTLOOK的RPC-HTTP客户端的配置。

3.验证配置

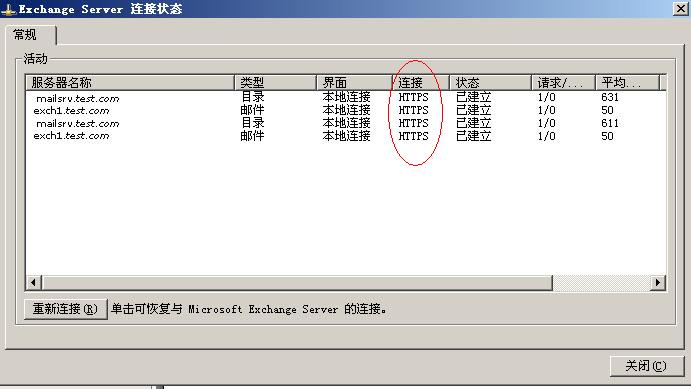

在运行中输入outlook /rpcdiag，回车，选择刚才建立的配置文件，然后输入用户名和密码，如果在网络连接框中显示了HTTPS的信息，则说明配置完全正确。
|

本文档参考了MS的标准文档，同时也咨询过MS的一位姓吴的资深工程师，在此也表示感谢。 以上是整个RPC OVER HTTP的配置过程，如果有什么问题，希望多交流。
