KWF 6.01中的Site-to-Site VPN使用说明

　前言：由于没有足够的实验环境，此篇文章译自Kerio Winroute Firewall使用帮助中的Configuration of the VPN tunnel — Example。此篇文章介绍了一个较为复杂的VPN配置环境，关于基本的VPN配置，可以参见Kerio WinRoute Firewall — Step By Step Configuration一文。
　　本次实验的网络拓朴结构如下图所示，公司总部在New york，在Chicago有个分公司，我们想通过使用Kerio Site-to-Site VPN来连接Chicago的本地网络到公司总部的网络中。
　　· IP地址配置：公司总部的默认网关IP是63.55.21.12（DNS名字为newyork.company.com），Chicago的服务器采用DHCP获取IP地址。
　　· 网络结构：公司总部的本地网络有两个子网，LAN 1和LAN 2。公司总部的网络使用company.com后缀的DNS域名。分公司的本地网络只有一个子网，使用filial.company.com域名。

　　我们需要对网络之间的流量进行限制，以实现以下目的：
　　· VPN客户可以连接到LAN 1和分公司的网络；
　　· 在所有网络中禁止到VPN客户的连接；
　　· 分公司的网络只能访问LAN 1的WWW、FTP和Microsoft SQL services服务。
　　· 对于公司总部网络到分公司的网络，没有任何限制。
　　· LAN 2对分公司网络和VPN客户都不可见。
　
　　一、公司总部设置：
　　1、在公司总部默认网关上安装KWF。
　　2、在首次运行KWF控制台时出现的Network Rules Wizard中，选择“Yes, I want to use Kerio VPN”。

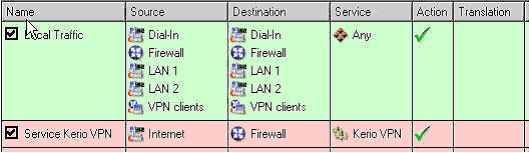

　　选择这个选项后，KWF会自动为VPN客户建立相应的Traffic policy ， 如下图

　　当VPN隧道建立好后，我们会在后面对它进行一些调整以迎合网络限制的需求，具体可以参加步骤6。
　
　　3、自定义DNS配置

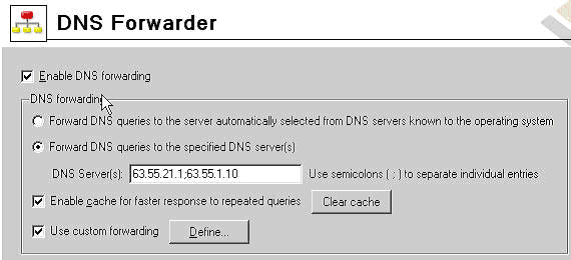

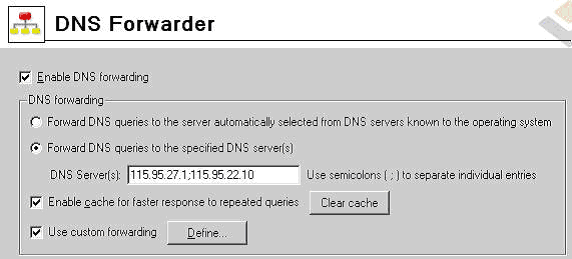

　　（1)在KWF的DNS转发器配置中，指定非company.com域的DNS名字转发到的DNS服务器地址，这个也可以设置为从TCP/IP配置自动获取；

　　（2)启用Use custom forwarding选项，然后定义filial.company.com域的域名解析转发。注意，DNS服务器的IP地址要设置为远程DNS服务器的IP地址。

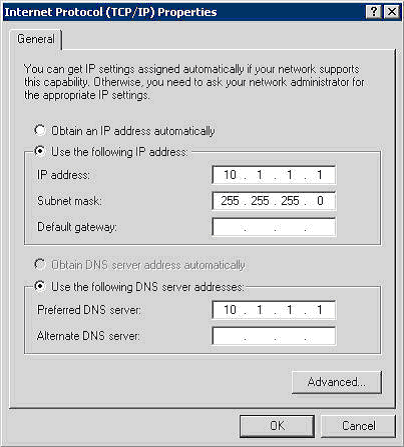

　　（3)设置此接口的IP地址（10.1.1.1）作为KWF连接到本地网络的接口的主DNS服务器。

　　（4)对于其他计算机，设置KWF内部接口的IP地址10.1.1.1作为它们的DNS服务器。

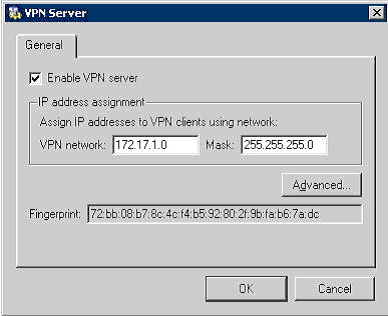

　　4、启用VPN服务器，配置它的SSL证书。注意，VPN服务器会随机选择一个没有使用的网络作为VPN网络。

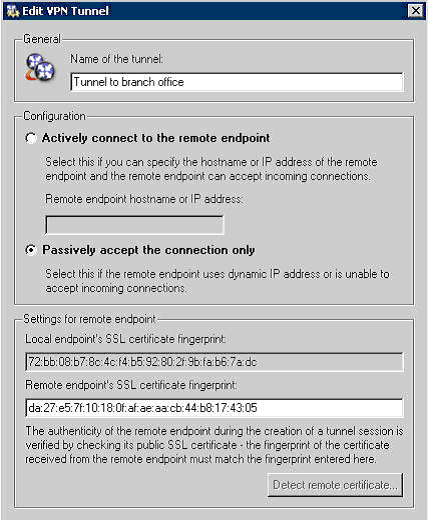

　　5、建立一个被动端的VPN隧道（分公司的KWF作为主动端）。在Remote endpoint's SSL certificatefingerprint:下输入分公司的KWF VPN服务器SSL证书的Fingerprint。

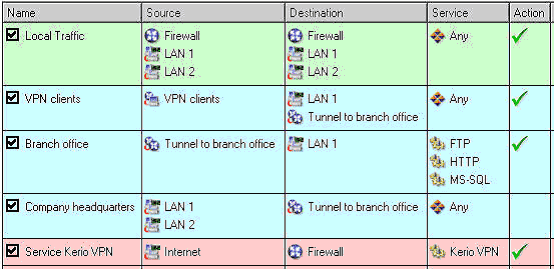

　　6、自定义Traffic policy以迎合网络限制的要求，定义好的Traffic policy如下：

　
　　二、分公司设置：
　　1、在分公司默认网关上安装KWF。
　　2、在首次运行KWF控制台时出现的Network Rules Wizard中，选择“Yes, I want to use Kerio VPN”。

　　选择这个选项后，KWF会自动为VPN客户建立相应的Traffic policy ， 如下图

　　当VPN隧道建立好后，我们会在后面对它进行一些调整以迎合网络限制的需求，具体设置参见步骤6。
　　3、自定义DNS配置：
　　（1)在KWF的DNS转发器设置中，指定非company.com域域名解析所转发到的DNS服务器。

　　（2）启用Use custom forwarding选项，然后定义company.com域的域名解析转发。注意，DNS服务器的IP地址要设置为远程DNS服务器的IP地址。

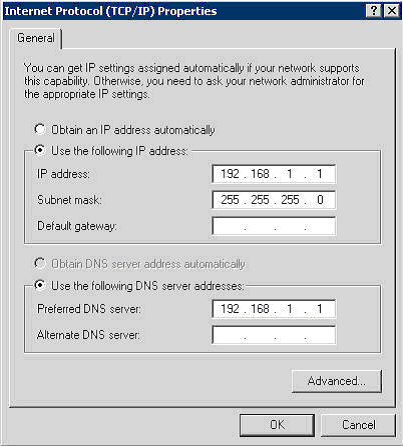

　　（3)设置此接口的IP地址（192.168.1.1)）作为KWF连接到本地网络的接口的主DNS服务器。

　　（4)对于其他计算机，设置KWF内部接口的IP地址192.168.1.1作为它们的DNS服务器。

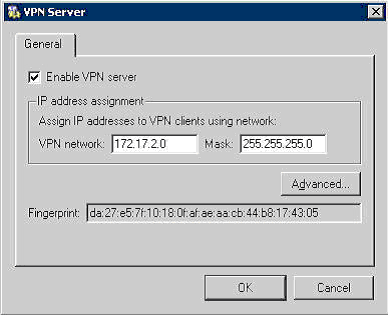

　　4、启用VPN服务器，配置它的SSL证书。注意，VPN服务器会随机选择一个没有使用的网络作为VPN网络。

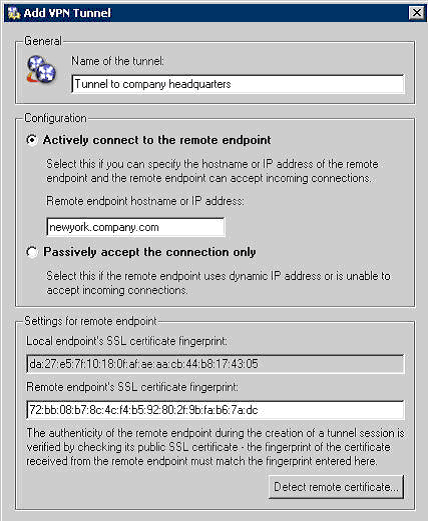

　　5、建立一个主动端的VPN隧道，连接到公司总部的KWF VPN server（neryork.company.com）。在Remote endpoint's SSL certificatefingerprint:下输入公司总部的KWF VPN服务器SSL证书的Fingerprint，可以点击“Detect remote certificate...”来获取。

　　此时，可以建立VPN隧道了。如果连接成功，连接状态信息将会在隧道两端的适配器信息栏中显示出来。如果连接没能成功建立，我们推荐你检查Traffic policy的配置和远程服务器是否存在。在此例中，我们可以在分公司的服务器上运行ping newyork.company.com来检查。注意：用ping检查连接性的时候，注意检查Traffic policy是否允许ICMP或者ping。
　　如果VPN隧道的两段存在有冲突的子网，重新选择一个没有冲突的子网，然后再进行连接。
　　6、在Traffic policy的Local Traffic规则中添加上面建立好的VPN隧道，可以把Dial-In接口和VPN clients去掉，因为VPN用户不允许连接到分分公司的网络中。

　　在这儿没有必要再做更多的限制，因为在公司总部的KWF Traffic policy中已经做了相应的限制。
　
　
　　三、测试VPN
　　在建立好VPN隧道之后，建议在隧道的两端都进行连接的测试。
　　例如，可以使用ping或者tracert命令来执行测试，建立使用远程主机的IP和DNS名字来进行测试。
　　如果通过IP来测试远程主机而它没有响应，则检查Traffic policy的配置和子网是否有冲突（不管隧道的两端是否使用了相同的子网）。
　　如果使用IP测试成功，而使用DNS名字测试时报告Unknown host，则检查你的DNS配置。
