Exchange传输组件大揭秘(上)-(2)

SMTP报文格式

现在我们来分析SMTP的报文格式。如图三，一个合法的SMTP报文由信封和正文这两部分所组成。在传递过程中，邮件每经过一台SMTP服务器，该服务器就会在信封这一部分上留下转发的痕迹(转发时间，服务器IP地址等等)。正文(既SMTP DATA命令后所做的输入)部分由信头和信体组成，信头中包含发件人和收件人地址以及其他的一些信息，信体为邮件的具体内容。

信封上有发件人和收件人地址，不同的是，信封上的发件人收件人地址由MAIL FROM和RCPT TO命令写入，是用来给邮件服务器进行信件传送的，而信头上的发件人收件人是用来显示在Outlook中的。这两组地址，是可以不相同的！我们跟传统的书信比较一下：当给女朋友写情书的时候，大家一般都在信封上写她的真实姓名，而在信纸的开头冠以“亲爱的。。。”之类的亲切称呼。情书在被邮局投递时，工作人员会在信封上敲邮戳，以反映投递的过程。

信封和信体上的地址可以不相同，这有什么好处呢？我们举一个简单的例子。当我们采用BCC的方式发一封邮件给A，B，C三个人时，BCC的特点就要求隐藏邮件的收件人。这时，Exchange就会把原来的邮件拆分成三封独立的邮件，然后分别生成SMTP报文，在发给每个人的信封中，写入他的地址，在正文的信头中，把收件人表示为空。这样，每个收件人都回收到BCC的邮件，但是都无法知道这封信还BCC了哪些其他人。

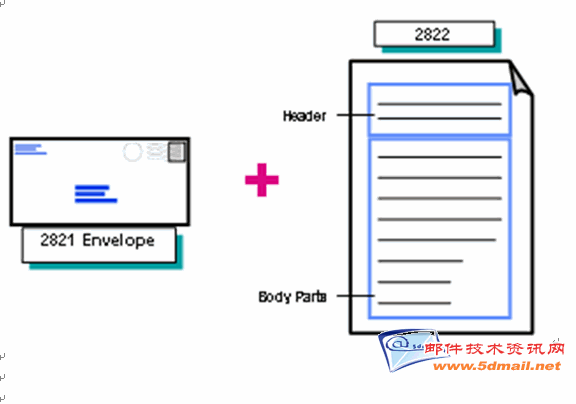

图三：SMTP的报文格式

我们可能已经注意到，在RFC 821和1869中，我们定义了SMTP中用于建立连接和传输报文的命令字。在DATA命令后，我们可以传送由ASCII字符组成的数据流(即前面所提到的正文部分)到远端的SMTP主机，可这远远不能满足日常email通信的要求。邮件发送者往往需要在信件中使用非ASCII字符(例如，中文和其他非罗马字母语言)，还需要插入各种类型的附件。为了能通过email发送非ASCII数据，IETF定义了多用途Internet邮件扩充MIME(Multipurpose Internet Mail Extension)标准。MIME并非为了改动SMTP或者取代它，而是允许使用ASCII码对任意数据进行编码，然后使用SMTP的DATA命令进行传送。

我们可以通过如下的例子来深入了解MIME编码在邮件中的作用。如图四，如果邮件中包含由MIME编码的数据，一般会在信头中指定MIME版本和分隔符(例子中的boundary=98766789，通过此分隔符来分隔不同的MIME内容)。当信件正文中有图文混排，或者中英文交叉在一起的情况，就需要把不同的内容分别进行MIME编码。下图中所表示的邮件由一段文本和一张jpeg图片组成，所以就会生成两段独立的MIME编码。每段MIME编码起始位置，都会指明这段编码所代表的数据类型和使用的编码算法，以方便客户端软件进行解码。我们可以在Outlook软件中把邮件另存为以EML为扩展名的文件，然后用写字板打开，这样可以看到所有的邮件结构和MIME编码。

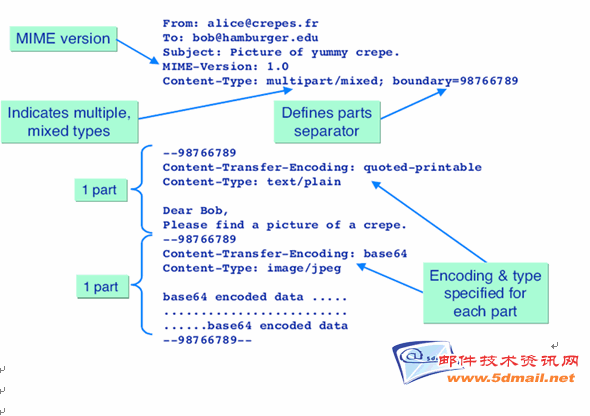

图四：MIME编码在邮件中的作用

至此我们简单的介绍了SMTP协议的传输命令和其编码方式，正如我们在开篇所提到的，SMTP协议是随着Internet的发展和用户的需求逐渐完善和优化的，其标准的形成经历了一定的过程，下面简单的列出了跟SMTP有关的几个RFC标准。

Exchange传输引擎架构

在花了大量篇幅讨论过SMTP协议的细节之后，我们来看一看微软是如何设计Exchange的传输模块，使其既满足SMTP协议的规则，又能够在微软的特定系统架构环境下高效地工作。Exchange Server是一个非常复杂的大型软件，它涉及到了活动目录、高性能数据库、各种类型的网络协议(MAPI、RPC、HTTP、SMTP、NNTP等等)以及很多Windows底层的技术，做为传输模块核心的SMTP服务，需要在实现自身功能的基础上，跟上述模块紧密、高效、安全的运行在一起，这是微软的Exchange开发者所面临的巨大挑战。

在微软发布Exchange 2000之前，SMTP协议的实现作为IIS 5.0的一部分，已经随着Windows 2000一起发布了。Windows中的SMTP服务是严格按照RFC标准所开发的，实现了其中的绝大部分要求。但是对于Exchange Server来说，这个版本的SMTP还需要进一步的增强，以实现跟微软Exchange相关的邮件数据库和活动目录的接口。Exchange Server的SMTP是在Windows SMTP的基础之上进行了一定的扩展和增强。从图一中我们可以看出来，SMTP是运行在IIS的进程空间(inetinfo.exe)的，在安装Exchange Server时，安装程序接管Windows SMTP，并对其进行改造。首先，安装程序把SMTP的工作目录转移到“\Exchsrvr\mailroot\vsi 1”下面，并且重新设置这些目录的若干属性；然后，安装程序注册了一些COM组件(DLL文件)，这些组件作为Exchange SMTP的扩展，将扩展和覆盖Windows SMTP原有的模块，并和IIS无缝的集成在一起进行邮件的传输工作。概括来说，Exchange对Windows SMTP一共做了如下五个方面的扩展：

1.       高级队列引擎(Advanced Queuing Engine，下文简称AQE)。作为传输模块的心脏，高级队列引擎控制着SMTP服务器上邮件的处理流程，所有提交到SMTP服务器的邮件，都无一例外的要经过AQE的处理。

2.       增强型邮件分类器(Enhanced Categorizer)。邮件分类器负责邮件的收件人地址解析。在Windows SMTP中，Windows在其自带的CAT.DLL中实现了邮件分类器的基本功能，但是这个功能在Windows下默认是关闭的。Exchange安装时，安装程序激活了邮件分类器，并且使用其自带的PHATCAT.DLL来接管CAT.DLL实现Exchange SMTP邮件分类器的功能。PHATCAT.DLL由<, FONT face="Times New Roman">Exchange开发小组编写，有更加复杂的功能，并且与活动目有很好的集成。

3.       链路状态协议(Link State Protocol)。链路状态协议用于Exchange组织中的路由信息更新。Exchange服务器、路由组和路由组连接器的任何状态变化，都由链路状态协议负责在整个组织环境中进行广而告之。这些功能也是由Exchange SMTP来协助实现的，服务器使用特定的X-LINK2STATE命令字来传送路由表的变化。

4.       数据库驱动程序接口(Information Store Driver)。数据库驱动程序接口允许SMTP中的组件对Exchange数据库中的邮件进行直接的读取，这在进行邮件的本地投递和获取邮件属性时非常有用。

5.       Exchange SMTP专用命令字(Extended Command Verbs)。为了满足自身的要求，微软在SMTP命令字的基础上，增加了X-LINK2STATE、Chunking和Pipelining等等特殊的关键字，以实现服务器间通信和特定的性能优化。

Exchange的SMTP之所以建立在Windows SMTP的基础之上，除了为了接管Windows SMTP原有的功能之外，另一个重要的原因是为了获得IIS所提供的安全、高效的网络通信平台。在IIS中，用户身份认证，底层网络通信这些模块已经完成并且技术成熟度也很高，因此不需要Exchange的开发者再重新花力气去另起炉灶。图五显示了SMTP在IIS和整个Windows平台中的位置。SMTP可以同时响应很多并发的连接，其中一个很重要的原因就是SMTP借助了IIS所提供的异步线程队列技术(Asynchronous Thread Queue)，该技术允许并发连接可以被系统以平行、异步的方式高速的处理，在Windows平台上尽最大的可能性提高了系统的吞吐量。

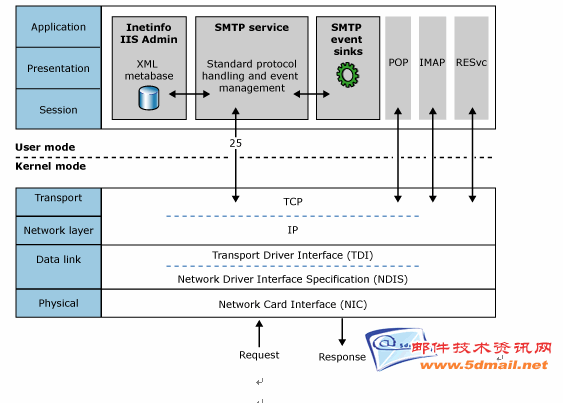

图五：SMTP在IIS和整个Windows平台中的位置

前文所提到的Exchange SMTP扩展模块，是采用COM组件和Event Sink技术来完成的。当IIS中的线程运行SMTPSVC.DLL中的SMTP协议处理代码，或者运行PHATQ.DLL中的SMTP传输过程处理代码时，被传送的邮件会经历一个又一个的“事件”。SMTP使用微软服务器扩展对象(Server Extension Object，SEO.DLL)这个COM组件来触发这一系列的事件，并且随后使用COM激活技术去实例化跟这些事件所关联的相应代码(调用Event Sink)。SMTP常常用事件来表示一个SMTP命令的提交(如客户端发送一个EHLO命令给服务器)，也用事件表示把一封邮件提交给传输子系统。一些诸如SMTP协议扩展、邮件分类器、路由引擎的模块，这些都是微软所开发的Event Sink，他们分别注册并跟SMTP中相应的事件相关联。Event和Event Sink是互相关联的，Event被触发后，事先注册好的Event Sink中的代码就会被调用。Event触发与调用Event Sink和编程技术中的回调函数是同样的道理。值得一提的是，Exchange的Event Sink接口技术是公开的，也就是说任何开发者都可以编写自己的事件响应代码，来扩展SMTP的功能。(常见的在邮件结尾自动添加公司保密声明、邮件自动归档、邮件查毒过滤、垃圾邮件判别等等功能，都是通过二次开发的Event Sink来实现的)。在进一步讨论之前，我们来看一看SMTP中事件的种类和他们相应的作用。如下图，SMTP触发的事件一般分为4个大类别。

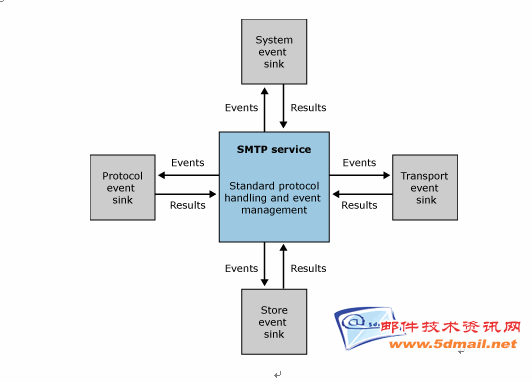

图六：SMTP触发的事件类别

1.       SMTP协议事件(SMTP protocol events)。

这些事件针对SMTP协议本身，其注册的事件响应代码(Event Sink)通过修改、禁用或增加一些特殊的命令字，来改变SMTP协议引擎对标准SMTP命令字的响应行为。举例来说，进行X-LSA链路状态协议(此协议用于更新服务器路由拓扑)处理的Event Sink会针对其自定义的X-LINK2STATE这一SMTP命令字做出响应，执行相应的路由更新操作。SMTP协议事件的Event Sink也能够更改标准SMTP和ESMTP命令字的回应和处理过成功，例如，当用户提交MAIL FROM命令时，预先定义的Event Sink可以检查FROM字段中的邮件地址是否在黑名单中，如果是，可以采取屏蔽操作。

2.       SMTP存储事件(SMTP store events)。

这些存储事件允许其Event Sink(通常在数据库驱动中被实现)去获取在数据库或者文件系统中的邮件内容。传输子系统使用此Event Sink来完成邮件的本地投递工作。(邮件最终目的地就是当前SMTP服务器时，SMTP执行本地投递，把信件保存到数据库中)

3.       SMTP传输事件(SMTP transport events)。

当邮件到达服务器、在传输系统中被处理、投递给收件人或向外转发时，都会触发一连串的SMTP传输事件。在Exchange 2003中，微软使用SMTP传输事件来调用邮件的分类器和路由组件(这两部分会在下一期的文章中进行非常细致的讨论)。

4.       SMTP系统事件(SMTP system events)。

与此事件相关联的Event Sink负责进行日志记录等工作，该Event Sink往往以异步的方式被触发，执行Event Log和SMTP诊断日志的记录工作。

我们再从全局的角度看一下Exchange的传输模块。如图七，Exchange邮件传输流程大致可以从这张图上反映出来。

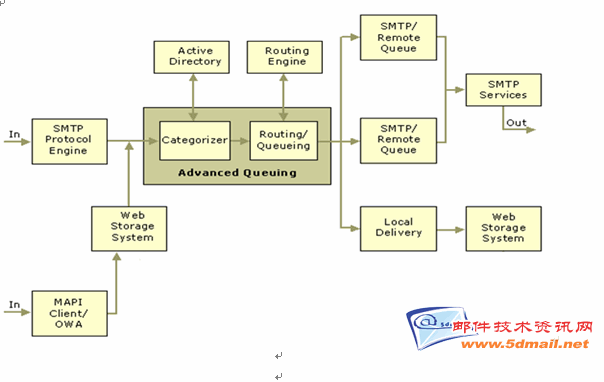

图七：Exchange邮件传输流程

邮件可以从两个来源进入传输模块，通过SMTP协议引擎(前文图二中的2、3、4，当使用Outlook Express的SMTP/POP3方式收发邮件时，属于这种情况)或者通过数据库(Web Storage System)直接向传输模块提交(前文图二中的1，当使用Outlook MAPI方式，或者OWA发信时，属于这种情况)。需要注意的是，当信件由数据库引擎提交时，它是不经过SMTP协议模块处理的，而是直接放入到分类器的队列里面了。因此，一般的反垃圾邮件和反病毒程序，都不会去通过注册Event Sink来监听SMTP协议事件来工作，因为这样会漏掉通过数据库直接提交的邮件，这种类型的程序，往往注册监听AQ中分类器所产生的事件。请牢记，只有高级队列中的分类器是Exchange系统中传送邮件时唯一的一个必经之路，其它模块都有可能在特定的情况下被跳过。

邮件经过分类器和路由引擎进行处理，来分析收件人地址并进行下一跳(next hop)的投递路由判断和选择，然后就会交给SMTP向外投递。当下一跳的目的地恰好是本地服务器时，SMTP调用Store Driver中定义的Local Delivery把邮件投递到数据库中，当下一跳目的地是其他远程服务器时，根据目的地服务器的类型，邮件依次被放置到不同的远程队列中进行投递处理，此时，SMTP承担图二中5、6的角色，以SMTP Client的身份，向远程SMTP主机发起会话请求。邮件就是这样在一台台的服务器间被传递，直到被Local Delivery到目标数据库中(或者被退信)。

总结和下期介绍:
本文介绍了SMTP协议的工作方式，基本命令字和MIME的基础知识，同时也阐明了Exchange Server SMTP模块的组成方式。作为连载，笔者会在下一篇文章中从邮件投递过程的动态角度，深入地讨论Exchange是如何在内部处理邮件传输的。下期要目如下：

1.基于事件触发机制的邮件传输过程
2.Exchange Categorizer
3.队列和MailMsg对象

参考文档：
1.本文部分插图取自微软Technet网站。
2.用TCP/IP进行网际互联第一卷：原理、协议与结构，Douglas Comer著。
3.Microsoft Support Knowledge Base，微软知识库文档。
