如何使用Server RAID support CD 配置阵列

本文以版本6.10为例

1. 到网站上下载阵列卡的v6.10的Firmware（共4张）和相应版本的驱动程序.
http://www-900.ibm.com/cn/support/download/driver/detail?DocId=MCHG-5QJBXQ

2. 下载V6.10 ServeRAID Support CD,要下载505M的ISO文件 并且制作一张CD. （如果使用的配置光盘的版本比Firmware版本低，会无法进行阵列配置）（现已无法下载）

3. 安装操作系统时一定要使用同样版本的阵列卡驱动程序。

4. 操作系统安装的安心服务站点：http://www-900.ibm.com/cn/support/service/xseries_input.jsp

如果安装阵列卡的服务器安装操作系统，需要先配置阵列，然后再按照安心服务中的相关安装文档进行系统的安装。

提醒：

1. 阵列配置完成后，建议备份阵列信息，以便在丢失阵列信息的情况下，还可以有些补救的工作，尽可能恢复阵列硬盘上的数据。请参阅如下文档：http://www-900.ibm.com/cn/support/viewdoc/detail?DocId=JJIG-4D7DH2

2. 请在阵列配置完成后，在每块硬盘上做标记，以标示硬盘在服务器或者盘柜中的物理位置。

3. 阵列配置完成后，一定不要在硬盘工作的时候，拔插阵列中的硬盘，或者随意调换阵列硬盘的顺序，否则容易引起数据丢失；如果已经调换阵列中硬盘的顺序，请一定仔细阅读系统启动后屏幕上的提示信息，选择正确的选项再继续，否则容易引起阵列中硬盘上数据的丢失。

4. 在Local system上按鼠标右键，弹出菜单上有“Save printable configuration and event logs”项，可以将阵列的日志保存到介质上便于阅读。如果阵列有故障时，可以将该日志保存出来阅读分析。

配置阵列过程示意（以三块硬盘配置RAID5为例,本例中使用的是ServeRAID Support CD V5.11）：

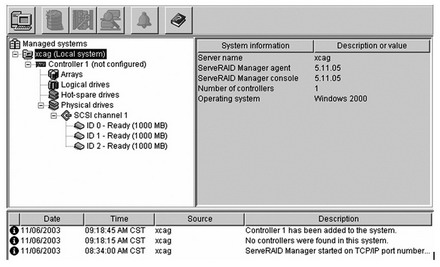

1、用ServeRAID Support CD启动进入ServeRAID Manager操作界面如下，SCSI Channel 1 下有三个状态是Ready的硬盘。

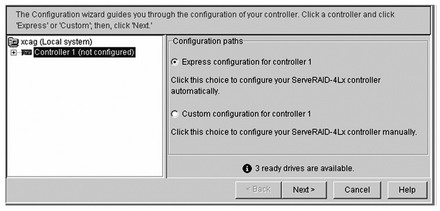

2、鼠标选中攠Controller 1(not configured)攠，按鼠标右键选择“Config RAID”出现如下屏幕。

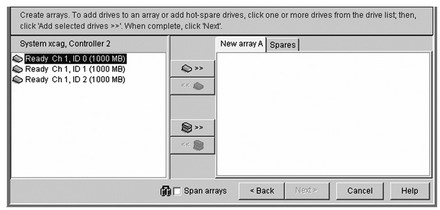

3、默认选择“Express configuration for controller 1”，选择“Next”，默认将系统识别的三块硬盘配置成RAID5,并且是一个逻辑盘。如下图所示。（这时也可以修改Array的情况，也可以修改逻辑盘的大小和数量。）如果选择“Custom configuration for controller 1”，请执行第6步。

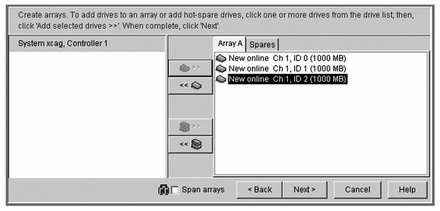

8、选择“Next”，出现如下屏幕。

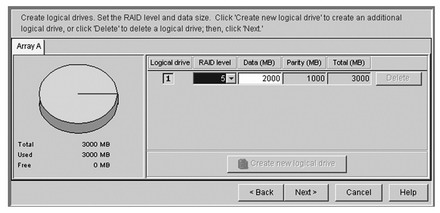

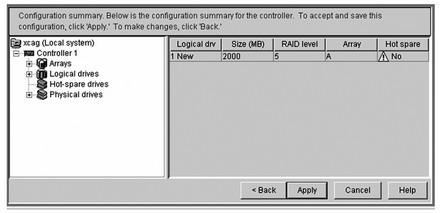

9、可以按照实际需求，更改RAID level，或者根据需要设置多个逻辑盘（直接更改Data(MB)的数据，下面的Create new Logical Drive按钮便可以选择设置新的逻辑盘）。本例中直接使用RAID5，一个逻辑盘进行配置。选择攠Next攠，出现如下屏幕。

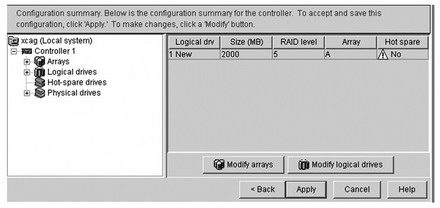

10、选择“Apply”出现如下屏幕。

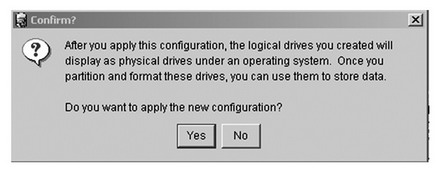

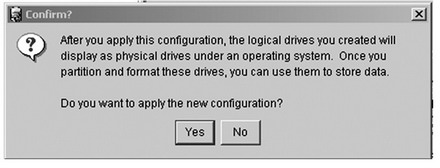

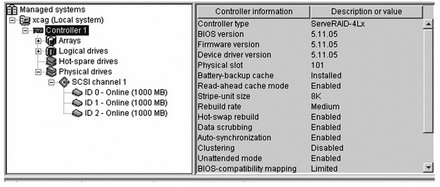

11、选择“Yes”，所有三块硬盘变成Online状态，阵列配置过程完成。
