IBM 虚拟带库TS7510的复制功能

出处：IBM 作者：闫旭时间：2007-12-27 17:20:09

随着存储技术的发展，磁带库的用途也由以往单纯的备份恢复，发展到分级存储、归档等更加复杂的应用。由于磁盘成本的降低，又出现了所谓近线存储、虚拟磁带库等设备。

虚拟磁带库自从出现，就受到业界普遍的重视。在备份、容灾和分级存储等领域发挥着独特的作用。

TS7510的复制功能可以成为“异地容灾”的廉价解决方案的最佳选择。

本文将通过一个具体测试环境，分两期向您详细的介绍IBM虚拟磁带库TS7510的复制功能和使用方法。包括remote copy功能和duplication功能。

1 数据的replication

1.1 在本地的磁带10053备份数据
我们使用磁带虚拟10053，在本地模拟普通的备份。

root@szxbk02-ts # pwd
/home/test
root@szxbk02-ts # ls -l
total 3458
-rw-r--r-- 1 root other 8513 Jun 25 14:24 config.txt
-rw-r--r-- 1 root other 863587 Jun 25 14:24 log20060327.txt
-rw-r--r-- 1 root other 871153 Jun 25 14:24 log20060329.txt

root@szxbk02-ts # tar -cvf /dev/rmt/1 ./*
a ./config.txt 17 tape blocks
a ./log20060327.txt 1687 tape blocks
a ./log20060329.txt 1702 tape blocks

root@szxbk02-ts # tar -tvf /dev/rmt/1
-rw-r--r-- 0/1 8513 Jun 25 14:24 2005 ./config.txt
-rw-r--r-- 0/1 863587 Jun 25 14:24 2005 ./log20060327.txt
-rw-r--r-- 0/1 871153 Jun 25 14:24 2005 ./log20060329.txt
root@szxbk02-ts #

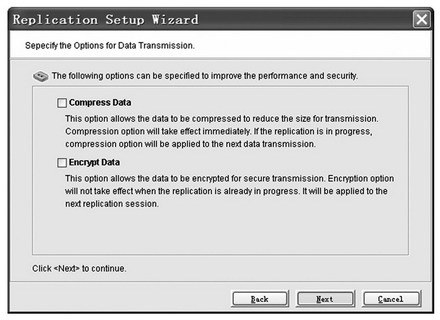

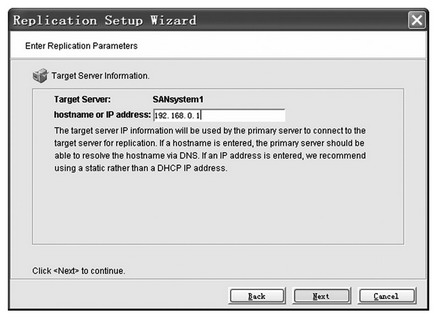

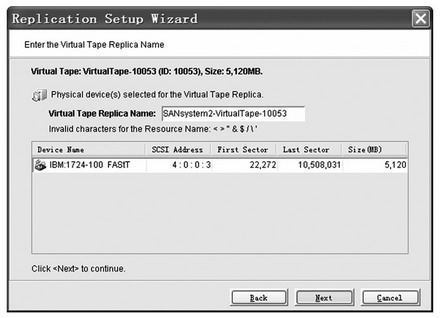

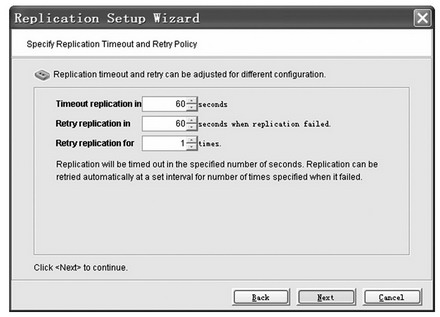

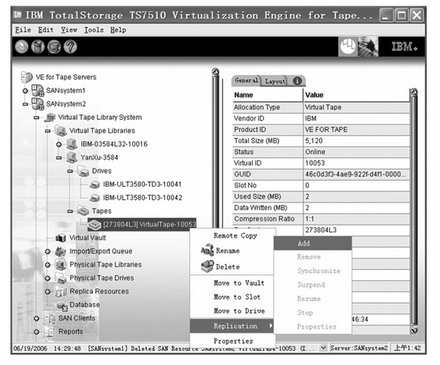

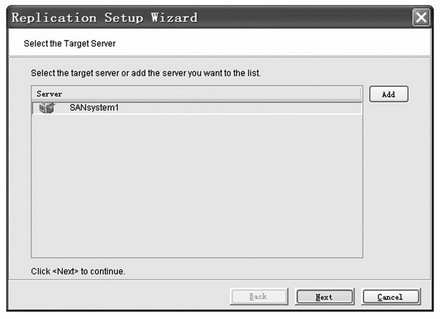

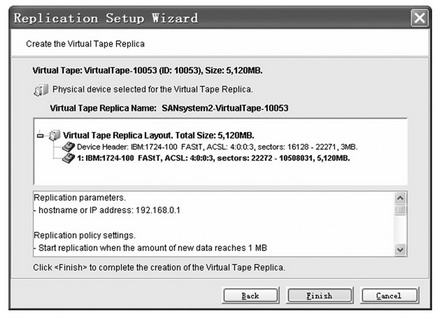

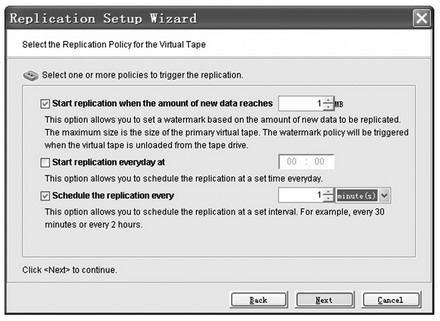

1.2 磁带需要移出驱动器，建立replication关系

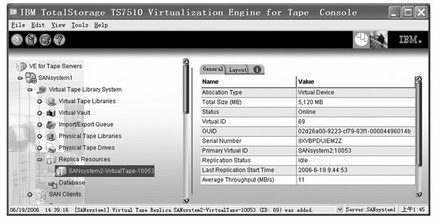

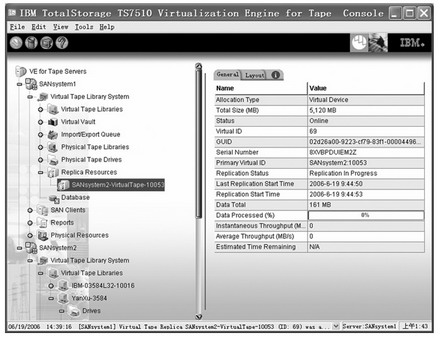

在对面的容灾中心的SANsystem1上自动地形成了任务

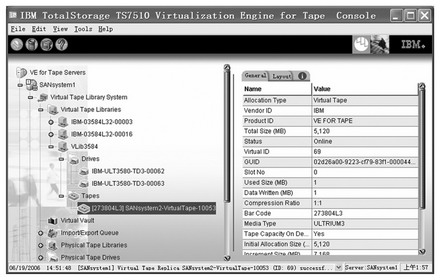

同步任务完成

1.3 在主站SANsystem2上再次备份新数据2
我们改变备份的内容，观察数据同步。

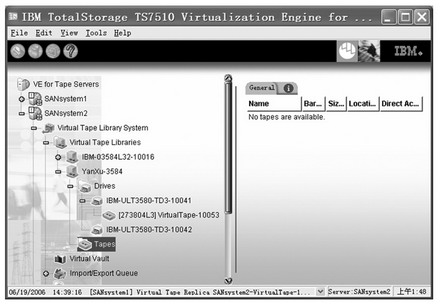

虚拟磁带移入磁带机

验证数据

root@szxbk02-ts # tar -tvf /dev/rmt/1
-rw-r--r-- 0/1 8513 Jun 25 14:24 2005 ./config.txt
-rw-r--r-- 0/1 863587 Jun 25 14:24 2005 ./log20060327.txt
-rw-r--r-- 0/1 871153 Jun 25 14:24 2005 ./log20060329.txt

准备新数据备份

root@szxbk02-ts # pwd
/home/test
root@szxbk02-ts # ls -l
total 3458
-rw-r--r-- 1 root other 8513 Jun 25 14:24 config.txt
-rw-r--r-- 1 root other 863587 Jun 25 14:24 log20060327.txt
-rw-r--r-- 1 root other 871153 Jun 25 14:24 log20060329.txt
root@szxbk02-ts # rm *
root@szxbk02-ts # ls -l
total 0

新数据

root@szxbk02-ts # cp /etc/*.conf .
root@szxbk02-ts # ls
coreadm.conf esd.conf logadm.conf pam.conf rmmount.conf tmd.conf
cpudiagd.conf hba.conf nfssec.conf power.conf rpld.conf vold.conf
dacf.conf ibmatl.conf nscd.conf printers.conf scrollkeeper.conf
dumpadm.conf inetd.conf nsswitch.conf resolv.conf syslog.conf
root@szxbk02-ts #

新备份

root@szxbk02-ts #
root@szxbk02-ts # tar -cvf /dev/rmt/1 ./*
a ./coreadm.conf 1 tape blocks
a ./cpudiagd.conf 4 tape blocks
a ./dacf.conf 5 tape blocks
a ./dumpadm.conf 1 tape blocks
a ./esd.conf 1 tape blocks
a ./hba.conf 1 tape blocks
a ./ibmatl.conf 3 tape blocks
a ./inetd.conf 14 tape blocks
a ./logadm.conf 3 tape blocks
a ./nfssec.conf 2 tape blocks
a ./nscd.conf 4 tape blocks
a ./nsswitch.conf 2 tape blocks
a ./pam.conf 6 tape blocks
a ./power.conf 1 tape blocks
a ./printers.conf 1 tape blocks
a ./resolv.conf 1 tape blocks
a ./rmmount.conf 1 tape blocks
a ./rpld.conf 1 tape blocks
a ./scrollkeeper.conf 1 tape blocks
a ./syslog.conf 2 tape blocks
a ./tmd.conf 8 tape blocks
a ./vold.conf 2 tape blocks
root@szxbk02-ts # tar -tvf /dev/rmt/1
-rw-r--r-- 0/1 314 Jun 28 14:43 2005 ./coreadm.conf
-rwxr-xr-x 0/1 1633 Jun 28 14:43 2005 ./cpudiagd.conf
-rw-r--r-- 0/1 2279 Jun 28 14:43 2005 ./dacf.conf
-rw-r--r-- 0/1 243 Jun 28 14:43 2005 ./dumpadm.conf
-rw-r--r-- 0/1 77 Jun 28 14:43 2005 ./esd.conf
-rw-r--r-- 0/1 298 Jun 28 14:43 2005 ./hba.conf
-rw-r--r-- 0/1 1388 Jun 28 14:43 2005 ./ibmatl.conf
-r--r--r-- 0/1 7047 Jun 28 14:43 2005 ./inetd.conf
-rw-r--r-- 0/1 1099 Jun 28 14:43 2005 ./logadm.conf
-rw-r--r-- 0/1 981 Jun 28 14:43 2005 ./nfssec.conf
-rw-r--r-- 0/1 1580 Jun 28 14:43 2005 ./nscd.conf
-rw-r--r-- 0/1 784 Jun 28 14:43 2005 ./nsswitch.conf
-rw-r--r-- 0/1 2968 Jun 28 14:43 2005 ./pam.conf
-rw-r--r-- 0/1 504 Jun 28 14:43 2005 ./power.conf
-rw-r--r-- 0/1 162 Jun 28 14:43 2005 ./printers.conf
-rw-r--r-- 0/1 67 Jun 28 14:43 2005 ./resolv.conf
-r--r--r-- 0/1 442 Jun 28 14:43 2005 ./rmmount.conf
-rw-r--r-- 0/1 496 Jun 28 14:43 2005 ./rpld.conf
-rw-r--r-- 0/1 38 Jun 28 14:43 2005 ./scrollkeeper.conf
-rw-r--r-- 0/1 1001 Jun 28 14:43 2005 ./syslog.conf
-rw-r--r-- 0/1 3603 Jun 28 14:43 2005 ./tmd.conf
-r--r--r-- 0/1 964 Jun 28 14:43 2005 ./vold.conf
root@szxbk02-ts #

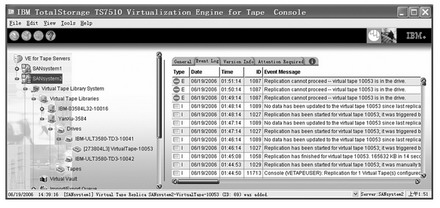

看主站的日志。每分钟都会启动replication，失败因为磁带在带机中。

将本地磁带移出带机到槽位

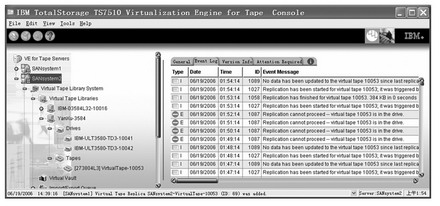

replicate每分钟都会启动。有时没有数据变化。

1.4 备份站点利用duplica磁带恢复数据

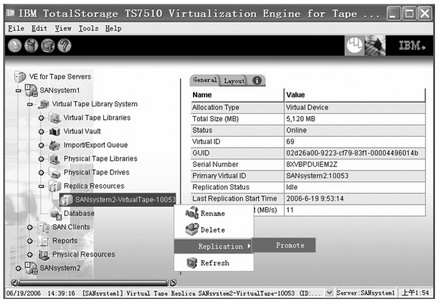

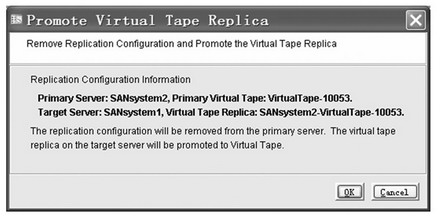

duplica磁带Promote(升级)

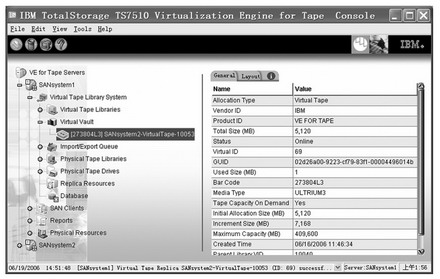

自动移动到vault

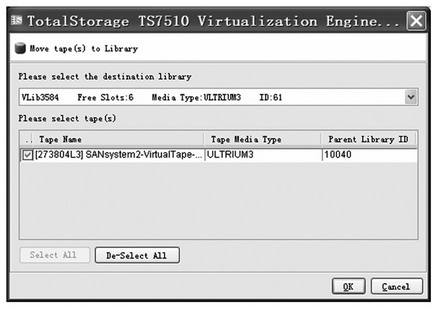

移入带库

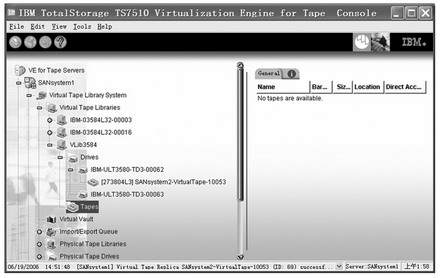

装入带机

1.5 备份站点上服务器恢复数据

root@szxbk02-ts # pwd
/home/test
root@szxbk02-ts # ls
coreadm.conf esd.conf logadm.conf pam.conf rmmount.conf tmd.conf
cpudiagd.conf hba.conf nfssec.conf power.conf rpld.conf vold.conf
dacf.conf ibmatl.conf nscd.conf printers.conf scrollkeeper.conf
dumpadm.conf inetd.conf nsswitch.conf resolv.conf syslog.conf
root@szxbk02-ts # rm *
root@szxbk02-ts # ls
root@szxbk02-ts # ls -l
total 0
root@szxbk02-ts # tar -xvf /dev/rmt/13
x ./coreadm.conf, 314 bytes, 1 tape blocks
x ./cpudiagd.conf, 1633 bytes, 4 tape blocks
x ./dacf.conf, 2279 bytes, 5 tape blocks
x ./dumpadm.conf, 243 bytes, 1 tape blocks
x ./esd.conf, 77 bytes, 1 tape blocks
x ./hba.conf, 298 bytes, 1 tape blocks
x ./ibmatl.conf, 1388 bytes, 3 tape blocks
x ./inetd.conf, 7047 bytes, 14 tape blocks
x ./logadm.conf, 1099 bytes, 3 tape blocks
x ./nfssec.conf, 981 bytes, 2 tape blocks
x ./nscd.conf, 1580 bytes, 4 tape blocks
x ./nsswitch.conf, 784 bytes, 2 tape blocks
x ./pam.conf, 2968 bytes, 6 tape blocks
x ./power.conf, 504 bytes, 1 tape blocks
x ./printers.conf, 162 bytes, 1 tape blocks
x ./resolv.conf, 67 bytes, 1 tape blocks
x ./rmmount.conf, 442 bytes, 1 tape blocks
x ./rpld.conf, 496 bytes, 1 tape blocks
x ./scrollkeeper.conf, 38 bytes, 1 tape blocks
x ./syslog.conf, 1001 bytes, 2 tape blocks
x ./tmd.conf, 3603 bytes, 8 tape blocks
x ./vold.conf, 964 bytes, 2 tape blocks
root@szxbk02-ts # ls
coreadm.conf esd.conf logadm.conf pam.conf rmmount.conf tmd.conf
cpudiagd.conf hba.conf nfssec.conf power.conf rpld.conf vold.conf
dacf.conf ibmatl.conf nscd.conf printers.conf scrollkeeper.conf
dumpadm.conf inetd.conf nsswitch.conf resolv.conf syslog.conf
root@szxbk02-ts #

1.6 结论

容灾中心的虚拟磁带的内容是源磁带的最后更新的内容，数据复制可以在指定的策略下自动进行。
