交换机通用配置方法全接触

　　交换机的配置一直以来是非常神秘的，不仅对于一般用户，对于绝大多数网管人员来说也是如此，同时也是作为网管水平高低衡量的一个重要而又基本的标志。这主要在两个原因，一是绝大多数企业所配置的交换机都是桌面非网管型交换机，根本不需任何配置，纯属“傻瓜” 型，与集线器一样，接上电源，插好网线就可以正常工作；另一方面多数中、小企业老总对自己的网管员不是很放心，所以即使购买的交换机是网管型的，也不让自己的网管人员来配置，而是请厂商工程师或者其它专业人员来配置，所以这些中、小企业网管员也就很难有机会真正自己动手来配置一台交换机。

　　交换机的详细配置过程比较复杂，而且具体的配置方法会因不同品牌、不同系列的交换机而有所不同，本文教给大家的只是通用配置方法，有了这些通用配置方法，我们就能举一反三，融会贯通。

　　通常网管型交换机可以通过两种方法进行配置：一种就是本地配置；另一种就是远程网络配置两种方式，但是要注意后一种配置方法只有在前一种配置成功后才可进行，下面分别讲述。

　　一、本地配置方式

　　本地配置我们首先要遇到的是它的物理连接方式，然后还需要面对软件配置，在软件配置方面我们主要以最常见的思科的“Catalyst 1900”交换机为例来讲述。 因为要进行交换机的本地配置就要涉及到硬、软件的连接了，所以下面我们分这两步来说明配置的基本连接过程。

　　1.物理连接

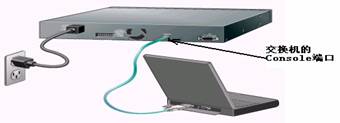

　　因为笔记本电脑的便携性能，所以配置交换机通常是采用笔记本电脑进行，在实在无笔记本的情况下，当然也可以采用台式机，但移动起来麻烦些。交换机的本地配置方式是通过计算机与交换机的“Console”端口直接连接的方式进行通信的，它的连接图如图1所示。

　　可进行网络管理的交换机上一般都有一个“Console”端口（这个在前面介绍集线器时已作介绍，交换机也一样），它是专门用于对交换机进行配置和管理的。通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。虽然除此之外还有其他若干种配置和管理交换机的方式（如Web方式、 Telnet方式等），但是，这些方式必须依*通过Console端口进行基本配置后才能进行。因为其他方式往往需要借助于IP地址、域名或设备名称才可以实现，而新购买的交换机显然不可能内置有这些参数，所以通过Console端口连接并配置交换机是最常用、最基本也是网络管理员必须掌握的管理和配置方式。　不同类型的交换机Console端口所处的位置并不相同，有的位于前面板（如Catalyst 3200和Catalyst 4006），而有的则位于后面板（如Catalyst 1900和Catalyst 2900XL）。通常是模块化交换机大多位于前面板，而固定配置交换机则大多位于后面板。不过，倒不用担心无法找到Console端口，在该端口的上方或侧方都会有类似“CONSOLE”字样的标识，如图2所示。

　　除位置不同之外，Console端口的类型也有所不同，绝大多数（如Catalyst 1900和Catalyst 4006）都采用RJ－45端口（如图2所示），但也有少数采用DB－9串口端口（如Catalyst 3200）或DB－25串口端口（如Catalyst 2900）。

　　无论交换机采用DB－9或DB－25串行接口，还是采用RJ－45接口，都需要通过专门的Console线连接至配置用计算机（通常称作终端）的串行口。与交换机不同的Console端口相对应，Console线也分为两种：一种是串行线，即两端均为串行接口（两端均为母头），两端可以分别插入至计算机的串口和交换机的Console端口；另一种是两端均为RJ－45接头（RJ－45－to－RJ－45）的扁平线。由于扁平线两端均为RJ－45接口，无法直接与计算机串口进行连接，因此，还必须同时使用一个如图3所示的RJ－45－to－DB－9（或RJ－45－to－DB－25）的适配器。通常情况下，在交换机的包装箱中都会随机赠送这么一条Console线和相应的DB－9或DB－25适配器。

图3

　　2、软件配置

　　物理连接好了我们就要打开计算机和交换机电源进行软件配置了，下面我们以思科的一款网管型交换机“Catalyst 1900”来讲述这一配置过程。在正式进入配置之前我们还需要进入系统，步骤如下：

　　第1步：打开与交换机相连的计算机电源，运行计算机中的Windows 95、Windows 98或Windows 2000等其中一个操作系统。

　　第2步：检查是否安装有“超级终端”（Hyper Terminal）组件。如果在“附件”（Accessories）中没有发现该组件，可通过“添加／删除程序”（Add／Remove Program）的方式添加该Windows组件。

　　好了，“超级终端”安装好后我们就可以与交换机进行通信了（当然要连接好，并打开交换机电源了），下面的步骤就是正式进行配置了。在使用超级终端建立与交换机的通信之前，必须先对超级终端进行必要的设置。

　　Catalyst 1900交换机在配置前的所有缺省配置为：所有端口无端口名；所有端口的优先级为Normal方式，所有10／100Mbps以太网端口设为Auto方式，所有10／100Mbps以太网端口设为半双工方式，未配置虚拟子网。正式配置步骤如下（本文以Windows 98系统为例）：

　　第1步：单击“开始”按钮，在“程序”菜单的“附件”选项中单击“超级终端”，弹出如图4所示界面。

图4

　　第2步：双击“Hypertrm”图标，弹出如图5所示对话框。这个对话框是用来对立一个新的超级终端连接项。

　　第3步：在“名称”文本框中键入需新建超的级终端连接项名称，这主要是为了便于识别，没有什么特殊要求，我们这里键入“Cisco”，如果您想为这个连接项选择一个自己喜欢的图标的话，您也可以在下图的图标栏中选择一个，然后单击“确定”按钮，弹出如图6所示的对话框。

图6

　　第4步：在“连接时使用”下拉列表框中选择与交换机相连的计算机的串口。单击“确定”按钮，弹出如图7所示的对话框。

图7

　　第5步：在“波特率”下拉列表框中选择“9600”，因为这是串口的最高通信速率，其他各选项统统采用默认值。单击“确定”按钮，如果通信正常的话就会出现类似于如下所示的主配置界面，并会在这个窗口中就会显示交换机的初始配置情况。
