为WINDOWS SERVER 2003配置UPS(图)

首先取一条标准的RS232通讯线，一端接在UPS的RS232端口上，一端接在服务器的COM1端口上。在软件方面可以配置安装UPS 厂商提供的软件（Winpower）或者操作系统自身的系统软件功能（如WINDOWS  SERVER 2003 内置的“UPS 服务”）。

一、 设置UPS 服务

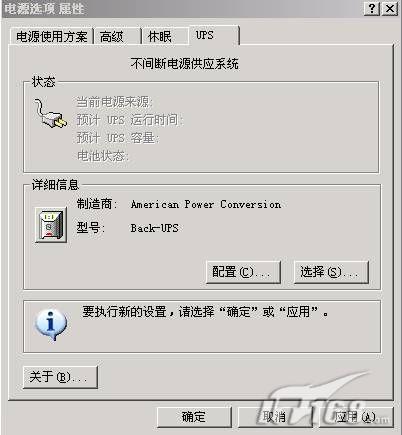

    1. 要打开“电源选项”，请依次单击“开始”、“控制面板”，然后双击“电源选项”。在“UPS”选项卡上，单击“配置”。单击“选择”如图1 。


图1 设置UPS

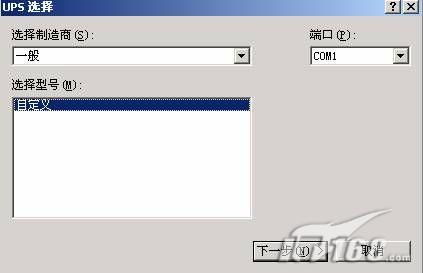

    2. 选择端口

    在“选择制造商”的下拉菜单选择一般，在“端口”下，单击连接 UPS 设备的串行端口COM1，单击“下一步”,如图2。


图2 选择端口

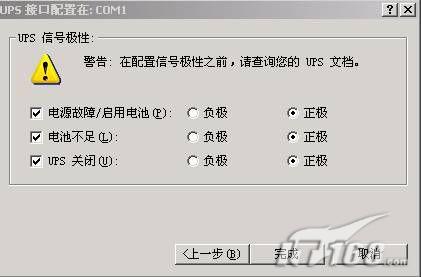

    3. 配置UPS电源极性

    在图3 界面设置UPS电源极性，安然选择“完成”按钮，结束配置。


图3 配置UPS电源极性

    配置说明：
    在“UPS 接口配置在”对话框中，为下列情况设置适当的 UPS 信号极性：
 电源故障/启用电池 ：如果UPS 具有在停电时自动发送信息的功能，请选择该选项并且设置电源极性。
 电力不足 ：如果UPS 电力不足时自动发送信息的功能，请选择该选项并且设置电源极性。
 UPS 关闭 ：如果UPS 具有接受计算机发送信息来关闭UPS的功能，请选择该选项并且设置电源极性。

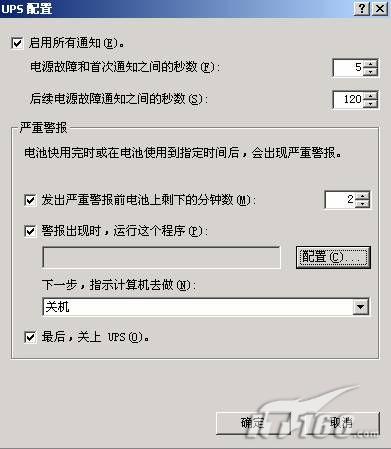

    4. 回到第一步 界面，在“UPS 配置”对话框中，更改下列一项或多项设置，如图4 。


图4 UPS 进阶配置

    配置说明：
 启用所有通知
    如果希望 Windows 不间断电源 (UPS) 服务在计算机切换到 UPS 电源时显示警告信息，请选中此复选框。您可以指定在显示最初电源故障警告消息之前等待的秒数，以及在显示后续电源故障消息之前必须等待的秒数。
 严重警报
    如果希望 Windows 在计算机已使用 UPS 运行若干分钟后发出严重警报，那么请选中“发出严重警报前电池上剩下的分钟数”复选框。 如果希望 Windows 在 UPS 激活电池严重短缺警报时运行某个程序或任务，那么请选中“警报出现时，运行这个程序”复选框。 单击“配置”。在“UPS 系统关闭程序”对话框的“运行”中，键入在 UPS 关闭计算机前需要运行的程序或任务，或者单击“浏览”查找程序或任务。 在“日程安排”选项卡上，根据需要对任务日程安排进行自定义。 在“设置”选项卡上，根据需要自定义已完成计划的任务、空闲时间和电源管理的设置。 在“下一步，指示计算机去做”列表中，单击在发出电源严重短缺警报时希望计算机进入的系统状态。 如果希望在计算机关闭的同时关闭 UPS，那么请选中“最后，关闭 UPS”复选框。

    5.配置UPS系统服务

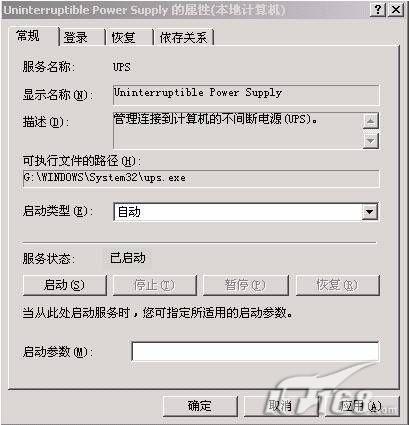

    配置UPS系统服务，请在“管理工具”中选择“服务”，然后选择“Uninterruptable Power Supply”。应该根据您所使用的 UPS 设备支持的功能来进行配置。如图5 。


图5配置UPS系统服务

二、动手安装UPS

    1. 电池箱安装：

    先将2节12 VDC 的电池串联于电池箱中而形成一组，并引该组电池的正极至开关一端，开关另一端接至电池箱接线排的正极，然后置开关于OFF状态后，引电池组的负极至电池箱接线排的负极。准确无误后，置开关于ON状态,此时用万用表直流档可测量电池箱应有24VDC以上的直流电压，然后将开关置OFF状态。至此，电池箱安装结束。（注意：在连接电池的过程中，需小心谨慎，以防电池短路）

    2. UPS与电池箱的连接：

    在前步完成之后，用随机并联连接线中标有+的电线连接电池箱正极与UPS直流接线排正极，连接线中标有-的电线连接电池箱负极与UPS直流接线排负极（即UPS与电池箱并联），此时再将电池箱上的开关置ON状态。（注意正、负极不能连接错误，否则将造成电池及UPS的严重损坏）。

    3. UPS安装：

    将UPS连接入市电AC220V中即可。（关于UPS输入的火线、零线、地线要求可参阅随机说明书）

    4. UPS开机：

    前面各步均准确无误后，在UPS前面板的开机键上持续按住一秒钟，可听到UPS的一声鸣叫，几秒钟以后UPS绿灯亮，此时UPS即已进入正常工作状态。（注意：该机型的UPS必须要依靠直流电池的24VDC才能开机，如不能开机，请察看UPS直流接线排上是否有24VDC）
5. UPS测试：用户可自行进行UPS的断电、带载等测试。

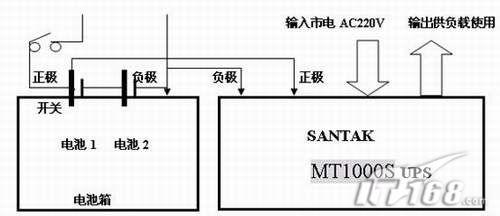

图6 安装示意图

三、测试UPS服务功能是否正常

    将服务器的连接的UPS 市电切断。在显示后续电源故障消息之前必须等待的秒数后，就会在屏幕看到图7 界面。


图 7收到的 ups通知信息

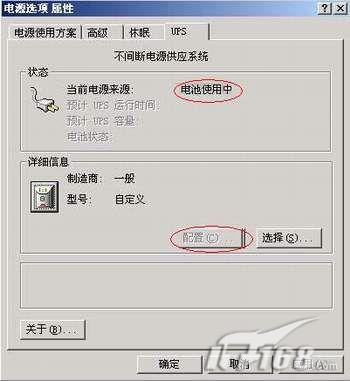

    另外此时UPS配置界面已经不能进行配置（灰色如图8）。


图8 UPS配置界面已经不能进行配置

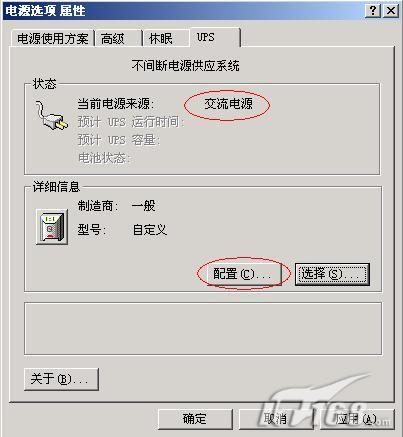

    在计算机没有关机前回复UPS 市电。此时UPS 显示为：交流电源，并且UPS可以进行配置，如图9 。


图9 恢复UPS的市电

四、UPS配置注意事项

    1.电极配置故障排除

    设置UPS电极前请详细阅读UPS说明书。一旦UPS的电极设置错误，系统会判断UPS的电池电力不足，从而系统会自动关闭。即使从新启动计算机，在系统启动UPS服务时，还是会关闭计算机。此时可以进入安全模式修正UPS服务设置。

    2.两种UPS类型

    可以买到两种类型的 UPS 设备。一种类型连接到计算机上的串行端口。另一种类型连接到计算机上的通用串行总线 (USB) 端口。如果为计算机购买了通过串行电缆连接的不间断电源 (UPS)，那么可以通过 UPS 服务使用“控制面板”中的“电源选项”来设置相关的操作选项。“电源选项”中的“UPS”选项卡使您能够控制计算机上 UPS 服务的工作方式。

    如果购买的是通用串行总线 (USB) UPS，那么请使用控制面板电源选项中的“警报”和“电表”选项卡对其进行配置。这些选项卡只有在安装了 USB UPS 时才出现。

    3.更换UPS类型的方法

    如果UPS发生故障、或者其他原因准备更换，请使用以下步骤：
 在“控制面板”中打开 电源选项。
 在“UPS”选项卡上，单击“选择”。
 在“UPS 选择”对话框中的“选择制造商”下，单击“无”。
 关闭计算机，然后断开 UPS 设备和服务器的连接。

五、使用UPS厂商的工具软件

    除了Windows server 2003 内置的 “UPS 服务”，还可以使用UPS 厂商提供的管理监控软件，这些软件通常在其官方网站提供。通常其功能比Windows server 2003 内置的 “UPS 服务”更加强大。但是往往只能应用在厂商自己生产部分UPS上面。

    如Winpower（适用SANTAK产品）通过RS232与RS485两种协议通讯，就可实现UPS无市电输入且低电量时自动关机的功能了。Winpower 是UPS 监控软件，它既支持单台独立的计算机，也支持在网络（包括局域网和互联网）内的所有计算机。Winpower 用于监控UPS，保证计算机系统不会因为市电的故障而遭到损坏。通过Winpower 软件，用户可以在一台计算机上监控局域网内任意一台UPS； 通过Winpower 软件，一台UPS 同时可以对网络上多台计算机提供安全保护，包括在市电故障时安全关闭系统，保存应用程序数据，关闭UPS 等。

   1. Winpower 的组成

    Winpower 包括Agent（代理），Monitor（监视器）和任务栏图标三部分。
 Agent（代理）是Winpower 的核心，作为系统的一个服务程序运行在后台。Agent（代理）负责与UPS 进行通讯，记录UPS 事件，通知用户异常事件的发生，根据用户要求执行某些措施，需要时可关闭计算机系统及UPS。同时，Agent（代理）可以由Monitor（监视器）来设定管理。
 Monitor（监视器）是Winpower 的用户界面程序。运行时与Agent 通讯。通过Monitor（监视器），用户可以查看本地UPS 实时状态信息，服务器信息，并且允许用户修改UPS 的工作参数。Monitor（监视器）可以运行在局域网中的任意一台计算机或单独的一台计算机。
 任务栏图标是Winpower 的管理工具，运行时在系统任务栏的状态区中显示Winpower 的图标。当启动Winpower 软件或计算机启动并登陆后，在桌面右下脚将会自动启动一个绿色电源图标。任务栏图标可以提示连在这台计算机上的UPS 的当前状态。

    2.Winpower 的工作界面

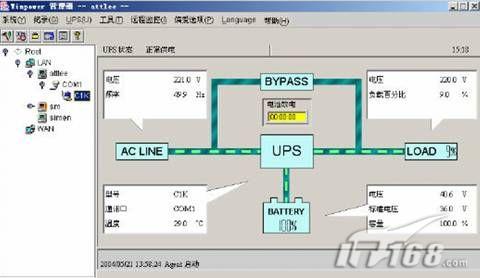

    安装Winpower后在桌面右下角的系统托盘处会出现一个绿色的插头图标。双击后启动Winpower监视器。显示本地局域网中的Agent 及UPS 的信息。左边的树形结构列出了在LAN 网络上运行Winpower Agent 的所有计算机、UPS 所占用的通讯口(COM 口)。点击一个项目左侧的圆圈,用户可以展开或关闭该项目的子项,如图10。


图10 Winpower 的工作界面

    监控画面分成几个部分：

    (1) 中间为图示部分，显示UPS 详细信息栏，对于不同的UPS 状态，UPS 状态图会有相应的变化。用鼠标点击图中元素，会弹出或隐藏相关的详细状态信息。
    (2) 详细信息栏的上方为UPS 状态区。状态区分成左右两半，以分隔线分隔。左边显示UPS 状态的描述信息及相关的提示信息，右边显示所监控的Agent 系统时间。
    (3) 详细信息栏的下方为事件信息栏，显示所监控的Agent最近发生的两条事件信息。
    (4) 点击版面右上角最小化按钮，可以最小化窗口。
    (5) 点击“X”可以退出系统。

总结：

    通过操作系统自身的软件功能（如WINDOWS  SERVER 2003 内置的“UPS 服务”）
或者UPS 厂商提供的软件（Winpower）可以使UPS管好的为你的服务器和其他IT设备服务。
