Qno侠诺透明桥接模式应用实例讲解

出处：Qno侠诺作者：Qno侠诺时间：2008-8-12 9:49:13

　　根据侠诺科技工程经验指出，某些企业在面临规模扩大需增加PC时，或是合并部门需要整合网络时，为了方便管理，通常会采用统一配发虚拟IP的方式。但是若这些原本带有合法IP的PC具有特殊的对外开放功能，比如对外开放的WEB、MAIL、FTP服务器等应用，一旦变更IP路径设定，客户必须记忆新的IP地址或是新的网域名称，这段过渡时期，不可避免会造成老客户使用上的不便，增加企业一定的损失风险。

　　此时，若在不变更原有PC的IP架构之下，还可同时让内网新增的PC，快速实现上网的目的，即可轻松避开原有PC变更架构所带来的不便与损失。据侠诺科技技术总监张博洋介绍，通过Qno侠诺透明桥接模式，可允许原来带有合法IP的PC，不需变更既有的设定以及企业配发新增PC的虚拟IP，两者均可同时通过Qno侠诺安全路由器访问Internet。这样一来，合法IP还是使用原有的IP地址通行Internet，而新增PC的虚拟IP则通过NAT转换为统一访问Internet的合法IP路径，既可让客户沿用既有的路径存取对外开放服务，也可同时解决内网新增PC合法IP不足的问题。

　　张总监指出，Qno侠诺透明桥接模式，只需将数据填入透明桥接模式菜单中，即可实现原带有合法IP的PC依旧带本身合法的IP访问Internet，而其它只设有虚拟IP的PC则会通过NAT转换为合法IP访问Internet。企业网管灵活运用此功能，即可达到事半功倍的工作效能。

　　江苏某电子集团办事处实际案例分析，该企业五年前只有6台PC的规模，IPS提供8个合法IP地址(220.130.188.8～15)。网管WAN IP设为220.130.188.8，预设网关IP设为220.130.188.15，另外7个合法IP(220.130.188.9～14)分别设定到内部的PC使用。去年间，企业业务积极扩展，必须再增加150台PC才能符合业务需求。此时，内网原有的7个合法IP当然不够使用，新增的150台PC势必加设虚拟IP。但此时，若将内网原来拥有合法IP的7台PC一起变更为虚拟IP地址，将会是一项麻烦的工作不说，同时由于这七台拥有合法IP的PC已长期作为对外WEB服务器、对外FTP服务器等应用，因此要变更为虚拟IP地址，用户必须再记忆新的IP地址或是网域名称，才可找到相对应的服务，这个过渡时期对于企业来说，具有一定的损失风险。

　　幸运的是，网管人员只是采用了Qno侠诺透明桥接模式功能，便完全不再需要更新原有合法IP与PC的设定，只要针对新增的150台PC进行新的相关配置，即可让合法IP与虚拟IP共存于企业内网中，省下了企业重新建置网络的时间与成本。

000

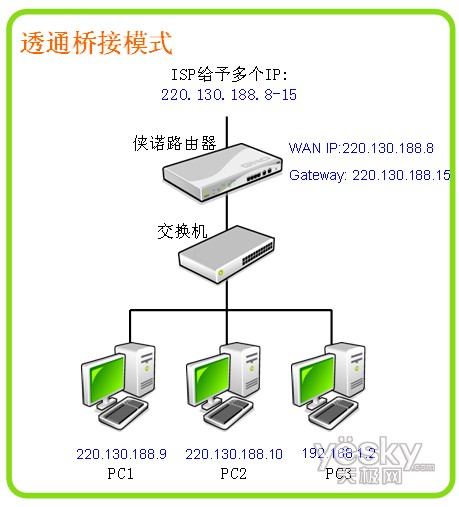

　　图片：Qno侠诺透明桥接模式方案拓朴图(网管WAN IP设为210.130.188.8，预设网关IP设为220.130.188.15;PC1(对外开放WEB服务器)，IP：210.130.188.9;PC2(对外开放FTP服务器)IP为：210.30.188.10;其余210.30.188.11-14分别配发给PC4-PC7使用。新增的150台PC8-PC158分别设虚拟IP：192.168.1.2-192.168.1.152。则PC1-PC7访问Internet均为自带的合法IP，PC8-PC158则为透过NAT转发为共同的合法IP：210.130.188.8访问Internet。其中，当用户需要访问该企业的官方网站，只需直接输入原有的210.130.188.9即可立即连进PC1中进行服务。)

　　Qno侠诺透明桥接模式适合不想更动原有合法IP的PC设定与架构，想快速实现合法IP与虚拟IP均可通过侠诺安全路由访问Internet。企业可依据实际需求来选择适用的模式，让您的企业网络运行更加通畅便利!
