Qno侠诺助力云南邮政局报刊征订中心VPN联网

出处：Qno侠诺作者：Qno侠诺时间：2008-9-1 22:11:29

一、用户背景介绍

云南邮政局报刊征订销售中心，是云南省邮政局的报刊及各类图书对外发行和销售的主要窗口，其营业网点遍布云南东南西北。近年来，随着云南邮政图书及报刊业务量不断增加，业务流程耗费的成本日益上升，而且对过期图书报刊等的库存清理工作十分繁杂。为了提升报刊征订销售中心的商业竞争力、拓展当前图书报刊的新业务资源，邮政局决定对其网络进行升级改造，通过邮政报刊各营业网点VPN网络互联，达到“在线式连网销售”以及统筹“库存监测与调控”的双重效用。

二、应用需求

网络改造之前，云南省邮政信息网点应用一般采用“PC＋终端”模式，但随着信息技术不断的演变和发展，PC机＋终端模式的弊端已逐渐凸现出来：一是无法满足新业务平台的应用需求，使经营业绩受到一定程度的影响；二是高额的传统通信费用增加了成本负担，使业务扩展受到了限制。因此，销售中心提出了以下网络改造需求：

较高的性价比：最大程度的利用原有的PC平台、交换机等网络设备，并削减各营业网点与总部中心的电话通信费用，尽可能降低网络改造成本；

使用与管理简单：能够对全省邮政报刊系统及其营业网点进行统一的管理，并实现各营业网点的互连互通，对各网点库存进行统筹的监管和调控，使中间流程大大简化；

多应用系统兼容要：能与现有的网络平台互融，使多业务交易同时进行，达到充分利用共享IP网络资源的目的；

设备使用的稳定性：在同等网络环境下，要能够优先保证与网点之间的专属通道的通信带宽，即稳定性要满足需求，使营业系统长时间不受影响；

网络安全防护：能充分保障邮政网络安全，防止病毒侵袭、非法攻击及机密信息的窃取等，减少意外损失。

三、云南邮政报刊征订中心组网方案介绍

根据以上应用需求，云南邮政局报刊征订销售中心采用了Qno侠诺连锁型VPN组网方案，其网络拓扑图如下：

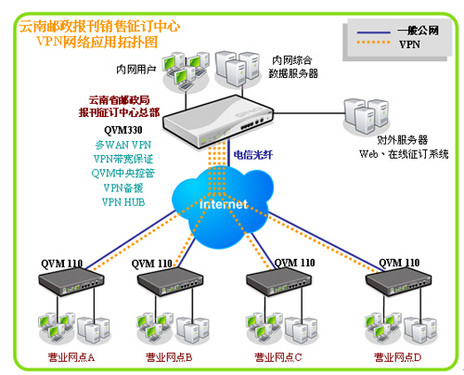

图：云南邮政局报刊征订销售中心VPN组网方案拓朴图

总部：两台QVM330作为总部中心端，连接两个数据服务端，以IPSec VPN与各分点连接，网管可在中心端对分点的网络进行中央管控，即使调整应用策略；

分点：三台QVM100、四台QVM110作为各地区营业网点都同时远程接入到QVM330，以IPSec VPN方式（网关对网关）达到邮政报刊中心总部与各营业网点互连，使总部、东南西北四大区的各销售网点以及各主要街道网点互通，与总部形成一个大型的局域网，进行快速而高效的信息传输，达到“远程连网图书销售”以及“图书库存管理”双重作用。

四、方案应用特点

支持多VPN协议：侠诺QVM系列总部中心端产品可合并使用IPSec、PPTP、QVM VPN、QnoKey，外点可依需求弹性配置运用，较少的依赖营业分点的硬件支持的VPN类型，灵活的实时共享总部资源。

多WAN VPN：Qno侠诺QVM330及QVM110都是多WAN VPN 产品，它们除了支持多网VPN、VPN带宽管理（协议绑定分流VPN联机与其他联网），还支持VPN Hub功能。邮政各营业销售网点与总部中心点连通后，可以让分点之间经由中央总部实现网络的互联互通，不需建立独自的联机，简化管理，就可便捷的查看销售数据及剩余报刊量，以供及时的调配。

QVM(SmartLink)：SmartLink VPN以一种方便快捷的方式建立VPN连接，方便管理。配合Qno侠诺领先同行的独家QVM功能，独有SmartLink IPSec VPN设定，只需输入VPN服务器IP地址、用户名、密码即可自动完成IPSec VPN建置。具备中央管控功能，网管可直接从省邮政总部控管分点设定各项功能，让网管免于奔波轻松管理，省时省费用。支持VPN备援功能，意外断线时可从另一个WAN端自动建立联机，确保VPN接入的稳定性。

QoS带宽管理：简化用户配置，自动针对实际网络带宽使用情况管控带宽占用。可设置启用时间及流量，有效管理带宽，优化带宽使用率，保证VPN网络信息快速稳定的传输。这就保证了用户的报刊在线征订一次成功，防止网络堵塞带来的烦恼。

强效防火墙：主动式封包检测功能，只需单向启动各式黑客攻击、蠕虫病毒防护功能，即可简易完成配置，有效防止内外网恶意攻击，确保网络安全。内建ARP病毒来源自动检测工具，配合IP/MAC绑定，即可确保有效防止ARP病毒攻击。具有BT、QQ、MSN、Skype一指键简易管理功能，并可设置例外规则，允许特定使用者使用这些应用软件。

支持VoIP ：支持VoIP服务，总部与分公司点间的通话联系是营运重要的纽带，但通话费用积累起来是不小的数目，因此越来越多的企业建立了网络电话VoIP服务以节省成本。VoIP服务需要稳定联机，Qno侠诺多WAN安全路由器支持VOIP 绑定VPN，将VoIP流量设到特定线路，以确保带宽，可保证通话质量。

五、网络应用未来拓展

多WAN可弹性增加带宽：Qno侠诺QVM系列VPN产品均支持带宽汇聚，多WAN口接入，可供企业弹性配置运用。方便在未来的网络扩展中，申请多条线路的应用，进而实现多WAN备援、VPN与公众线路分流等效果，即可将VoIP、ERP等应用集中在VPN线路当中，保证其应用的足够带宽。由此可见，多WAN端口给日后网络升级预留了空间，让升级不是问题。

指定路由强化VPN稳定度：另外一方面，多WAN口的设计，也提供了VPN带宽保证的功能。Qno侠诺VPN系列可通过协议绑定，将VPN所有应用服务绑定在指定的端口，让一般上网的应用服务只能从VPN指定之外的端口进出，而不能占用VPN指定端口的带宽，进一步保障了VPN连机的优先权与稳定度。

产品规格兼容性强大：Qno侠诺产品均通过VPNC（国际VPN认证机构）认证，证明Qno侠诺产品与大厂VPN设备可以互通。未来总部若需更换为大厂的高端设备，现在的QVM330也可以作为规模较小的分点设备使用，而且也不会有兼容的问题。

灵活部署QnoKey移动VPN客户端：Qno侠诺QVM系列VPN产品可支持IPSec VPN移动客户端密匙，未来工作人员若有出差的需要或是开设外地单机办事处，QnoKey就可充分发挥它的移动方便、安全、快速的特性。

六、方案应用效果评价

信息革命的大潮中，邮政业的传统业务及其经营模式受到的冲击是巨大的。云南邮政报刊征订中心通过VPN网络的改造，拓展了新的业务资源，争取到了更大的发展空间。通过本案例的介绍，可以对那些还没有进行信息化改造的地区邮政系统一点提示，在激烈的竞争中谋求一定的生存空间！
