妙用DNS解析实现防火墙客户的重定向

出处：IT168.com 作者：IT168.com 时间：2008-9-7 20:32:00

前言：现在很多公司都使用微软的活动目录对网络进行管理，其中内部DNS服务器是不可或缺的一个组成部分。我们知道，对于ISA的防火墙客户端通过ISA访问网络资源时，其DNS解析由ISA服务器帮助完成，你是否有想过，通过的内部DNS服务器和防火墙客户端结合，能够巧妙的解决很多实际问题。

这篇文章里，我将通过两个CASE，讲述使用两者结合的方法解决两个实际问题。

声明：这两个CASE都是我近期遇到的问题，其中解决第一个CASE的是我的一个同事，他为我提供了一种新的思路；第二个CASE则是我沿用这种思路，解决新的问题。

CASE1：

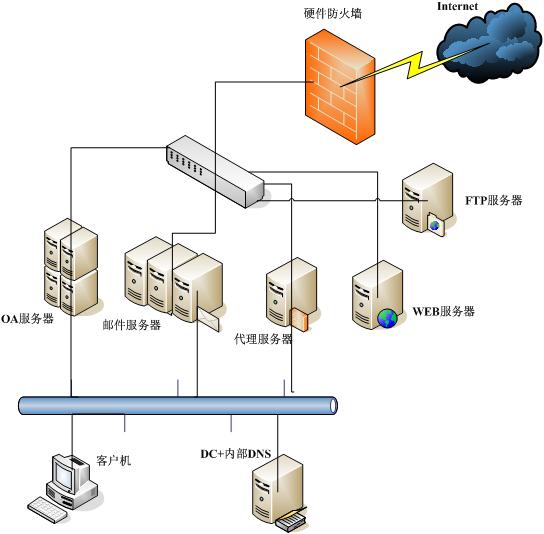

问题描述：Contoso公司的网络环境如下图所示：

妙用DNS解析实现防火墙客户的重定向（图一）

该公司使用ISA 2004作为代理服务器。

公司内部网络采用单林单域模式，内部DNS名为contoso.com，在Internet上注册的域名亦为contoso.com。公司有50多台服务器，包括邮件服务器、数据库服务器、OA服务器、FTP服务器与Web服务器等，其中邮件服务器、OA服务器均为双网卡，而FTP服务器与Web服务器均只有外网卡，数据库服务器只有内网卡。有外网卡的服务器均直接与外线交换机相连，且在Internet上注册有合法的DNS名。

公司内部客户机的TCP/IP配置中，将DNS指向内部的DNS服务器，有访问互联网权限的客户机均使用FWC方式访问Internet。现公司为了提高访问OA服务器和邮件服务器的速度，要求客户机通过服务器的内部网卡进行访问邮件服务器和OA服务器。

分析存在的问题：OA服务器和邮件服务器数量总和大约在30台，如果一台一台在ISA控制台上设置“访问不通过代理服务器”，工作量较大，且将来添加新服务器时，需要在ISA上添加相应的纪录；另一方面，如果在ISA上直接设置Bypass *.contoso.com，那么会造成安装有防火墙客户端用户无法访问ftp.contoso.com和www.contoso.com（因为这几台Server没有内网卡）。

解决方案：其实解决的方案有很多，但下面这种最简单的不知道你想到没有：

在ISA Server上对*.contoso.com进行Bypass，然后在内部DNS为ftp.contoso.com和www.contoso.com分别新建两条A纪录，指向各自的外网IP。

我们以www.contoso.com为例，来考虑一下现在的客户机访问过程：

1、用户通过IE访问www.contoso.com，通过防火墙客户端向ISA Server发送请求，要求进行解析；

2、ISA判定访问此web站点不需要经过ISA Server；

3、客户端向内网DNS查询www.contoso.com的地址，内部DNS返回这台服务器的外网IP；

4、客户端判定IP地址在外网，向ISA发送访问此IP的请求；

5、代理服务器通过策略处理，响应请求，连接建立。

正如上述过程所描述的，防火墙客户端模式的客户机通过使用内部DNS服务器的解析，实现了对外部资源的访问。

请仔细体会一下其中的过程，然后接着看CASE2。

CASE2：

背景描述：BlueEye公司位于上海，是总部位于深圳的Contoso收购的一家公司。Contoso收购Blueeye后，未对BlueEye的AD架构进行更改，而保持了其原有的内部DNS名：BlueEye.com，只是将其电子邮件名统一为Contoso.com，且要求其通过使用总部的邮件服务器进行邮件的发送与接受，便于邮件的监控。

两家公司的网络结构图简单表示如下所示：

妙用DNS解析实现防火墙客户的重定向（图二）点击查看大图

BlueEye内部有收发邮件的客户机均安装了防火墙客户端软件，使用Outlook EXPress收发邮件，且总部指定其使用的POP3服务器为POP3.contoso.com，SMTP服务器为SMTP.contoso.com。Contoso公司另有一台SMTP2.contoso.com供另一家分公司使用。

某日，Contoso通知BlueEye其SMTP.contoso.com突然Down机，正在进行抢修，要求BlueEye的IT部门通知BlueEye的内部用户（1000多人）更改OE的设置，使用SMTP2.contoso.com作为临时的SMTP服务器。

分析：如果通知所有用户修改OE设置，等原先的SMTP服务器修复后还需要再更改回来，必定会造成用户的不满；同时，总部的 SMTP2.contoso.com服务器供另一家分公司使用，暂时不会考虑去ISP的DNS注册别名。那么如何才能够快速解决此问题呢？

解决方案：如果你看过CASE1，应该会有一个思路：能不能让用户的客户机将SMTP.contoso.com解析为SMTP2.contoso.com的IP，然后再向ISA发送访问请求呢？

自然是可以的，方法如下：

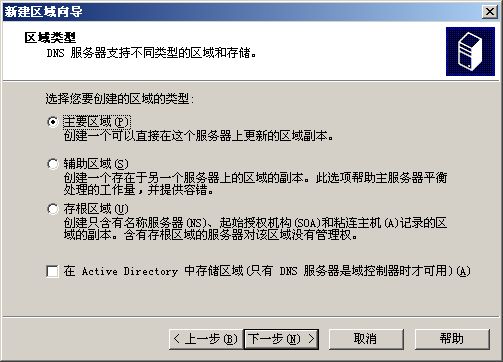

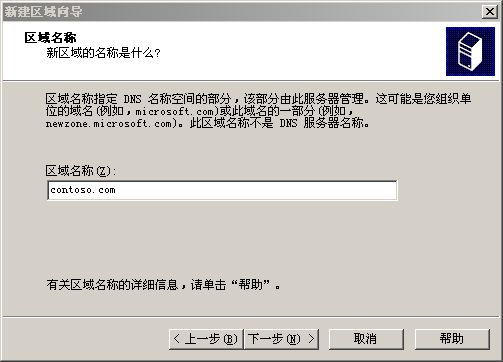

（1）在BlueEye.com的内部DNS上新建一个主区域(不需要选择与AD集成)，命名为contoso.com

妙用DNS解析实现防火墙客户的重定向（图三）

妙用DNS解析实现防火墙客户的重定向（图四）

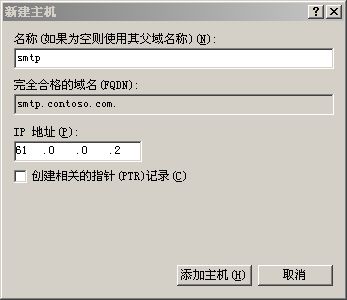

（2）在contoso.com中新建一条A纪录，将SMTP.contoso.com指向61.0.0.2

妙用DNS解析实现防火墙客户的重定向（图五）

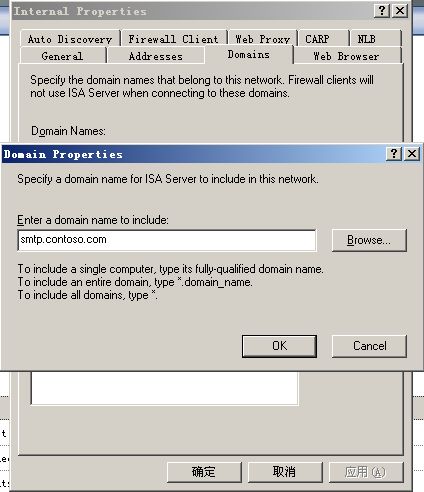

（3）在ISA Server上中将SMTP.contoso.com添加到标签Domains中；

妙用DNS解析实现防火墙客户的重定向（图六）

（4）客户机刷新防火墙策略后，即可成功接收和发送邮件。待smtp服务器修复后，删除所作的更改即可恢复原来的状态，而不需要在客户端进行任何的修改。

上述两个CASE，没有用到什么高深的知识，只是通过思路的转变，就解决了两个比较棘手的问题。希望这篇文章能够给你提供一种新的解决问题的思路。
