在背靠背ISA防火墙中配置远程VPN访问

作者：作者：Thomas Shinder 责任编辑：风间子 来源：ISA中文站

译自 Thomas W Shinder MD,"Configuring Remote Access VPN Servers in a Back to Back ISA Firewall Configuration"


在背靠背的ISA防火墙环境中，前端ISA防火墙直接连接到Internet，根据你网络的情况（使用私有IP或者具有公共IP地址），你可以在前端ISA防火墙后的DMZ和Internet网络间使用NAT或者路由关系。

如果你在DMZ网段使用公共IP地址和路由关系，你可以在前端ISA防火墙后发布PPTP、L2TP/IPSec和IPSec隧道模式的VPN；如果你使用NAT关系，那么你可以发布PPTP或者L2TP/IPSec模式的VPN服务器。因为NAT会中断IPSec，所以除非你的VPN服务器支持NAT-T（IETF定义的NAT-T，Windows
Server 2003的VPN服务器就支持NAT-T），那么你不能在具有NAT网络关系的前端ISA防火墙后发布IPSec隧道模式的VPN服务器。

NAT-T（NAT穿越）允许IPSec加密VPN隧道来在NAT设备间穿行。IPSec头通过TCP或者UDP封装，指定目的端口。安装在Windows Server 2003之上的ISA防火墙提供的VPN服务使用IETF NAT-T指定的UDP 4500端口作为目的端口。

Windows Server 2003/ISA防火墙VPN服务器收到发往UDP 4500端口的数据包，移去UDP头，将数据发送给IPSec加密通信，然后通过IPSec解密数据，转发到对应的目的主机。这就是Windows
NAT-T VPN客户连接到Windows Server 2003/ISA防火墙VPN服务器时所采用的方式。

其他VPN服务提供商可能会使用其他的端口来封装NAT数据包，如CISCO使用UDP 10000端口。CISCO同样也提供了使用TCP来封装的选项，尽管这样可能会和IETF不兼容，以及让NAT-T不稳定。不管IPSec头是如何实现封装，它能够通过NAT设备。

新的ISA Server 2004防火墙对于ISA Server 2000的一个主要的新改进是它可以发布PPTP VPN服务器。在PPTP不能提供和IPSec加密VPN连接同样的安全级别时，在使用长密码的时候，PPTP连接还是比较安全的。许多公司使用PPTP VPN连接，然后采用复杂的密码，这时，安全性已经可以和IPSec VPN相比了。


在ISA Server 2000中，PPTP过滤器只能过滤出站的VPN连接，在ISA Server 2004防火墙中，PPTP过滤器可以支持出站和入站的VPN连接。

发布一个PPTP VPN服务器只需要你使用PPT服务器协议定义建立一个服务器发布规则。发布一个L2TP/IPSec VPN服务器需要你发布IKE（UDP 500）、L2TP（UDP 1701）和NAT-T(UDP 4500）。如果你使用NAT-T，那么你不需要发布L2TP协议，因为L2TP头是通过NAT-T的UDP头来封装。

发布一个位于前端ISA防火墙后的ISA防火墙/VPN服务器，你需要执行以下步骤：


  • 安装和配置前端ISA防火墙；
  • 安装和配置背端ISA防火墙；
  • 配置背端ISA防火墙作为PPTP和L2TP/IPSec VPN服务器；
  • 在前端ISA防火墙上发布背端的ISA防火墙/VPN服务器；
  • 建立远程连接；

安装和配置前端ISA防火墙





前端防火墙的一个接口连接到公共网络，一个接口连接到位于前端防火墙和背端防火墙间的DMZ网段。前端防火墙不是内部域的成员，因此在此例中需要。

在此例中，前端防火墙的外部接口IP地址为 192.168.1.71，内部接口IP地址是10.0.1.1。前端防火墙的外部接口配置了一个默认网关，这样允许它访问Internet。我们建立了一个访问规则允许背端ISA防火墙的外部接口（在此例中是10.0.1.2）完全访问Internet。另外，访问规则还允许内部网络的DNS服务器解析Internet的DNS名字。

我们已经在前端ISA防火墙上配置好了IP和安装好了ISA防火墙，执行以下步骤来建立访问规则：


  1. 打开ISA Server管理控制台，展开服务器名，点击防火墙策略，然后在右边的任务面板，点击建立新的访问规则链接；

  2. 在欢迎使用新建访问规则向导页，输入访问规则的名字，在此我们命名为All Open from Back-end
    Firewall    ，点击下一步；
  3. 在规则动作页，选择允许，然后点击下一步；
  4. 在协议页，选择所有协议，点击下一步；

  5. 在访问规则源页，点击添加按钮；
  6. 在添加网络实体对话框，点击新建，然后点击计算机；

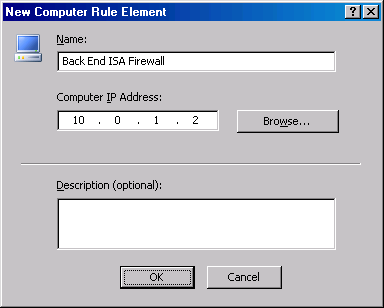

  7. 在新建计算机规则元素对话框，为计算机对象输入一个名字，在此我们命名为 Back End ISA Firewall。在计算机IP地址文本框，输入后端ISA防火墙的外部接口的IP地址。在此我们输入10.0.1.2，点击确定；

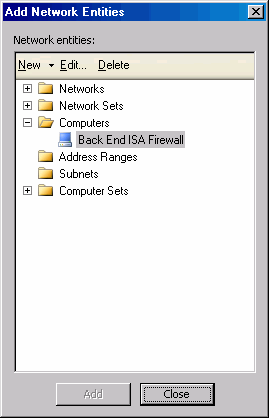

  1. 在添加网络实体对话框，点开计算机目录，然后双击Back End ISA Firewall 项，点击关闭；







  1. 在访问规则源页上点击下一步；
  2. 在访问规则目的页，点击添加；
  3. 在添加网络实体页，点击网络目录，然后双击外部项，点击关闭；
  4. 在访问规则目的页，点击下一步；
  5. 在用户集页接受默认的所有用户，点击下一步；
  6. 在正在完成新建访问规则向导页点击完成；
  7. 点击应用以保存修改和更新防火墙策略；
  8. 在应用新的配置对话框点击确定；




注意，这条规则只允许背端ISA防火墙的外部接口发起的通往外部网络的所有通信，并没有允许DMZ网段的其他主机访问Internet。

安装和配置背端ISA防火墙



背端ISA防火墙是VPN连接的终点，外部的VPN客户通过前端ISA防火墙来连接到背端的ISA防火墙/VPN服务器。背端防火墙的一个接口连接到DMZ网段，然后另外一个接口连接到内部网络。背端防火墙是内部域的成员，这样可以允许背端防火墙使用内部域的用户数据库来验证VPN用户。

我们需要建立允许VPN客户访问Internet和内部网络的访问规则。不像ISA 2000防火墙只有Web代理客户和防火墙客户才能通过连接到的ISA防火墙来访问Internet，ISA Server 2004防火墙允许SNAT客户通过连接到的ISA防火墙来访问Internet。



我们同样建立允许内部网络中的DNS服务器解析Internet主机名字的访问规则。在此，我们已经配置好了内部的DNS服务器，并通过递归来解析Internet上的主机名字。

在此，我们已经在背端ISA防火墙上配置好了IP地址和安装好了ISA防火墙软件，执行以下步骤来建立访问规则：


  1. 打开ISA Server管理控制台，展开服务器名，点击防火墙策略，然后在右边的任务面板，点击建立新的访问规则链接；

  2. 在欢迎使用新建访问规则向导页，输入访问规则的名字，在此我们命名为All Open to Internet and Internal - VPN Clients，点击下一步；
  3. 在规则动作页，选择允许，然后点击下一步；
  4. 在协议页，选择所有协议，点击下一步；
  5. 在访问规则源页，点击添加按钮；
  6. 在添加网络实体对话框，点击网络，然后点击VPN Clients项，点击关闭；在访问规则源页点击下一步；
  7. 在访问规则目的页，点击添加；

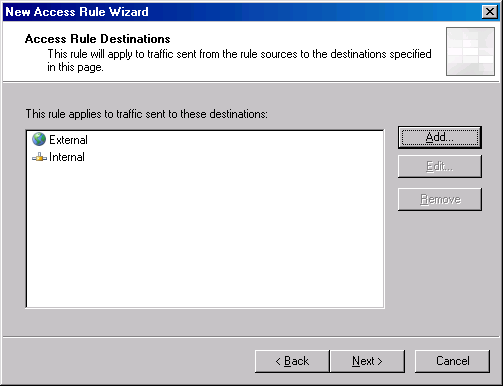

  8. 在添加网络实体页，点击网络目录，然后双击外部和内部项，点击关闭；在访问规则目的页，点击下一步；





  1. 在用户集页接受默认的所有用户，点击下一步；
  2. 在正在完成新建访问规则向导页点击完成；
  3. 点击应用以保存修改和更新防火墙策略；
  4. 在应用新的配置对话框点击确定；


现在我们建立一个允许内部的DNS服务器连接外部DNS服务器的访问规则，我们使用另外一种方法来建立：


  1. 右击刚才建立好的 All Open to Internal and Internet -VPN Clients 规则，然后点击复制；
  2. 再次右击，然后点击粘贴；
  3. 双击 All Open to Internal and Internet ?VPN Clients (1) 规则，打开它的属性对话框；
  4. 在常规标签，修改名字为Outbound DNS for DNS Server ，然后点击应用；

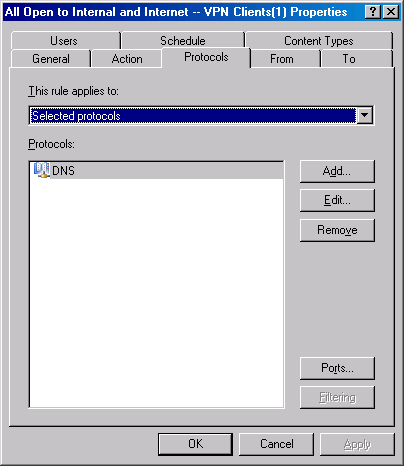

  5. 在协议标签，选择所选的协议，然后点击添加；

  6. 在添加协议对话框，点击通用协议，然后双击DNS，点击关闭；

  7. 点击应用；

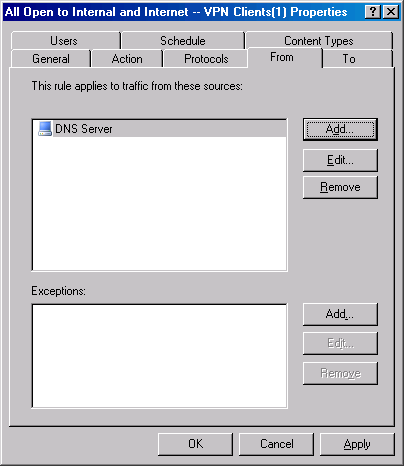

  1. 点击从标签，点击 VPN Clients 项，然后点击移去，再点击添加；
  2. 在添加网络实体对话框，点击新建，然后点击计算机；
  3. 在新建计算机规则元素对话框，名字命名为DNS Server，在计算机IP地址中输入DNS服务器的IP，在此例中是10.0.0.2，点击确定；
  4. 在添加网络实体对话框，点击计算机目录，然后双击DNS Server项，点击关闭；





  1. 点击应用；
  2. 点击到标签，点击内部，然后点击移去；
  3. 点击应用，然后点击OK。
  4. 点击应用保存修改和更新防火墙策略；
  5. 在应用新的配置对话框中点击确定；




配置背端ISA防火墙作为PPTP和L2TP/IPSec VPN服务器



现在我们需要配置背端ISA防火墙的VPN服务器组件。我们在内部网络中安装了一个DHCP服务器，所以我们将在VPN服务器中使用DHCP来为DHCP客户分配IP地址。

记住VPN客户不能直接连接到DHCP服务器，如果你想分配DHCP选项，你必须在ISA防火墙上配置DHCP中继代理。

执行以下步骤来启用和配置背端防火墙的VPN服务器组件：


  1. 在ISA Server控制台，展开服务器名，点击虚拟专用网；在任务面板，点击任务标签下的配置VPN客户访问；
  2. 在VPN客户属性对话框，勾选允许VPN客户访问；
  3. 在协议标签，勾选允许PPTP和允许L2TP/IPSec；
  4. 点击应用，然后点击确定；
  5. 点击任务面板中的选择身份认证方式链接；

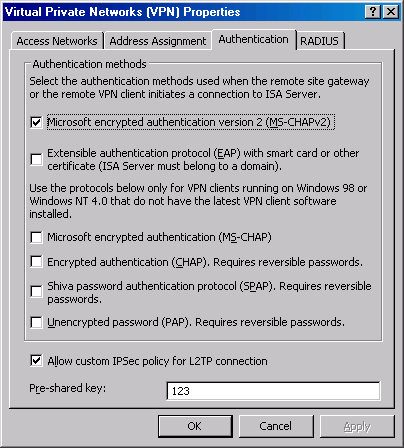

  6. 在VPN属性对话框，点击身份认证标签，勾选为L2TP连接允许自定义的IPSec策略预定义密钥，然后在下面输入预定义的密钥，在此我们使用123。





  1. 点击应用，然后点击确定；
  2. 点击应用保存修改和更新防火墙策略；
  3. 在应用新的配置对话框中点击确定；
  4. 重启ISA Server计算机；


重启后，背端ISA防火墙/VPN服务器将接受PPTP和L2TP/IPSec连接；

　
在前端ISA防火墙上发布背端ISA防火墙/VPN服务器



我们需要三条服务器发布规则来发布位于背端ISA防火墙/VPN服务器上的VPN服务器，它们是：


  • IPSec NAT-T服务器发布规则；
  • IKE 服务器发布规则；
  • PPTP服务器发布规则；


我们使用IPSec NAT-T服务器发布规则来提供发布L2TP/IPSec。L2TP/IPSec需要你发布IKE协议，PPTP发布规则为进入的PPTP连接调用PPTP过滤器。

在前端防火墙上执行以下步骤建立PPTP服务器发布规则：


  1. 打开ISA Server控制台，展开服务器名，点击防火墙策略，然后在任务面板，点击任务标签，点击建立新的服务器发布规则；

  2. 在欢迎使用新建服务器发布规则页，命名为PPTP Server，然后点击下一步；
  3. 在服务器选择页，输入背端ISA防火墙的外部接口的IP地址，在此是10.0.1.2，点击下一步；
  4. 在协议选择页，选择 PPTP Server ，然后点击下一步；
  5. 在IP地址页，勾选外部，点击下一步；
  6. 在完成新建服务器发布规则页，点击完成；


执行以下步骤建立IPSec NAT-T服务器发布规则：


  1. 打开ISA Server控制台，展开服务器名，点击防火墙策略，然后在任务面板，点击任务标签，点击建立新的服务器发布规则；
  2. 在欢迎使用新建服务器发布规则页，命名为NAT-T Server ，然后点击下一步；
  3. 在服务器选择页，输入背端ISA防火墙的外部接口的IP地址，在此是10.0.1.2，点击下一步；
  4. 在协议选择页，选择 IPSec NAT-T Server ，然后点击下一步；
  5. 在IP地址页，勾选外部，点击下一步；
  6. 在完成新建服务器发布规则页，点击完成；


执行以下步骤建立IKE服务器发布规则：


  1. 打开ISA Server控制台，展开服务器名，点击防火墙策略，然后在任务面板，点击任务标签，点击建立新的服务器发布规则；
  2. 在欢迎使用新建服务器发布规则页，命名为IKE Server，然后点击下一步；
  3. 在服务器选择页，输入背端ISA防火墙的外部接口的IP地址，在此是10.0.1.2，点击下一步；
  4. 在协议选择页，选择 IKE Server ，然后点击下一步；





  1. 在IP地址页，勾选外部，点击下一步；
  2. 在完成新建服务器发布规则页，点击完成；

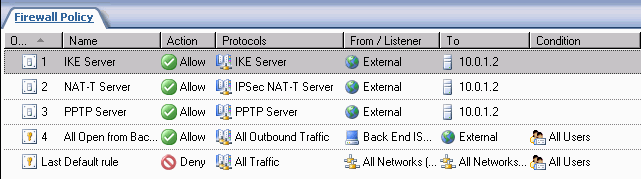

建立好的防火墙策略如下图所示：





　

建立远程访问连接



Windows的VPN客户默认使用PPTP进行连接。PPTP使用128位加密，还是很安全，如果你使用复杂的密码，那么PPTP已经完全满足你的需求了。

如果你想使用支持NAT-T的L2TP/IPSec，你首先得从下载和安装IPSec NAT-T VPN客户端。你可以从


http://support.microsoft.com/default.aspx?scid=kb;en-us;818043获得更多的信息。

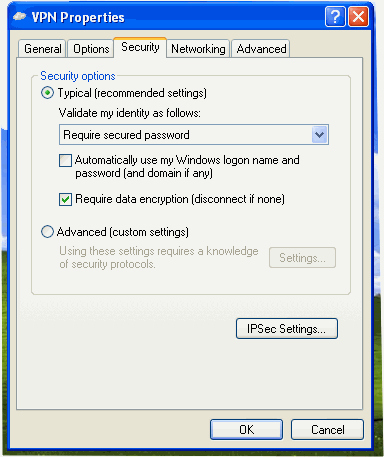

你需要配置L2TP/IPSec VPN NAT-T VPN客户端端使用在背端ISA防火墙上同样的预定义密钥。建立VPN连接，然后右击它，选择属性，在安全标签，点击IPSec设置按钮；

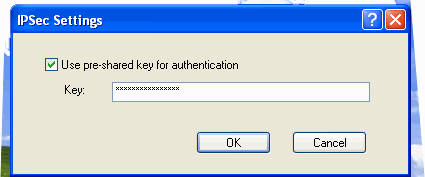

在IPSec设置对话框中输入预定义的密钥；

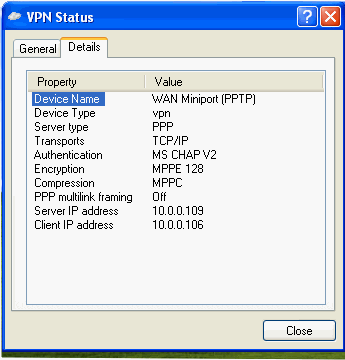

现在你可以建立连接，默认是PPTP连接，如下图所示：

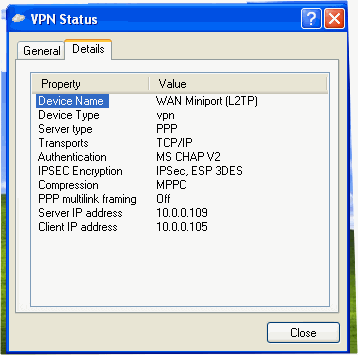

断开它，然后右击这个VPN连接，打开它的属性对话框，点击网络标签，选择L2TP IPSec VPN，然后点击确定，重新建立VPN连接。此时，你可以从下图看到，已经是L2TP连接了。

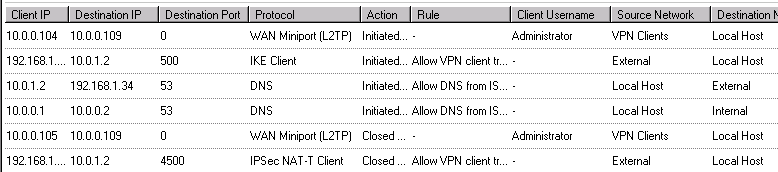

如果你在背端ISA防火墙的日志里面监视，你可以看见VPN连接正在建立，你可以看到IKE（目的端口500）和NAT-T（目的端口4500）的会话：



从VPN客户上访问一个外部的Web站点，你可以从日志监视里面看到用户从VPN客户网络连接到外部网络。




　


　

　
